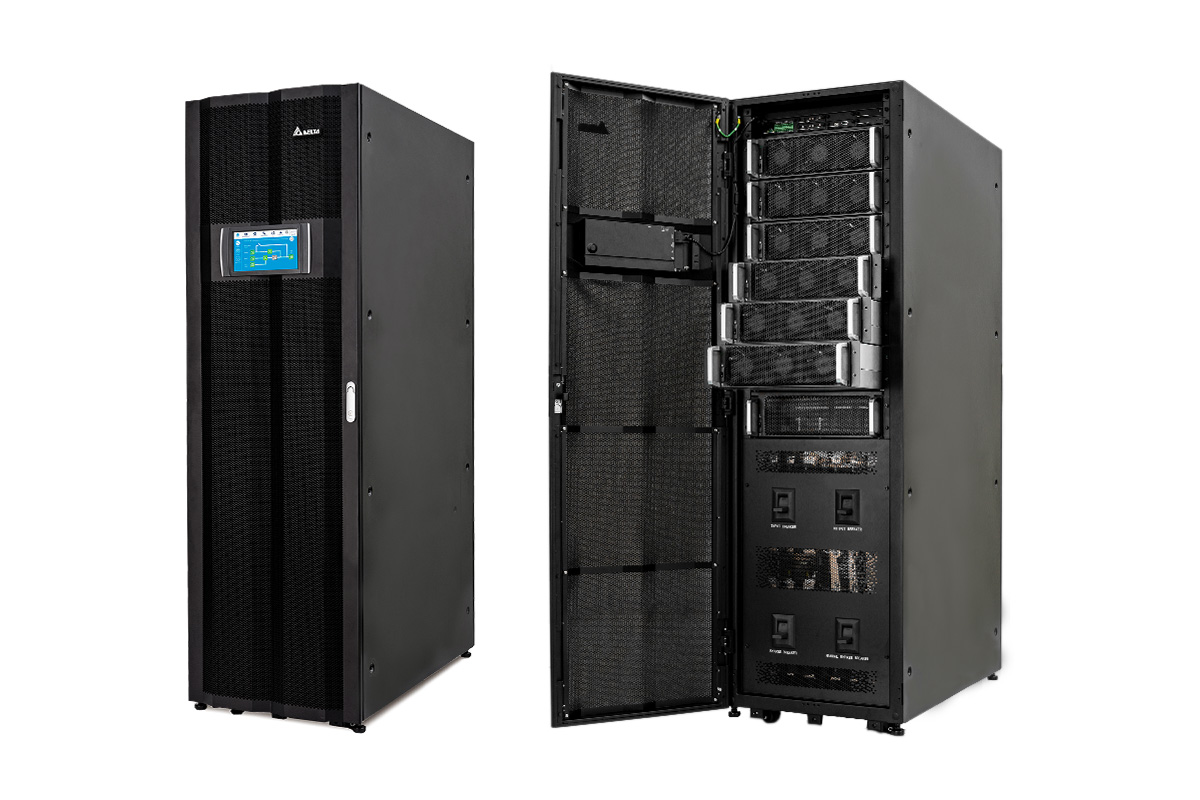

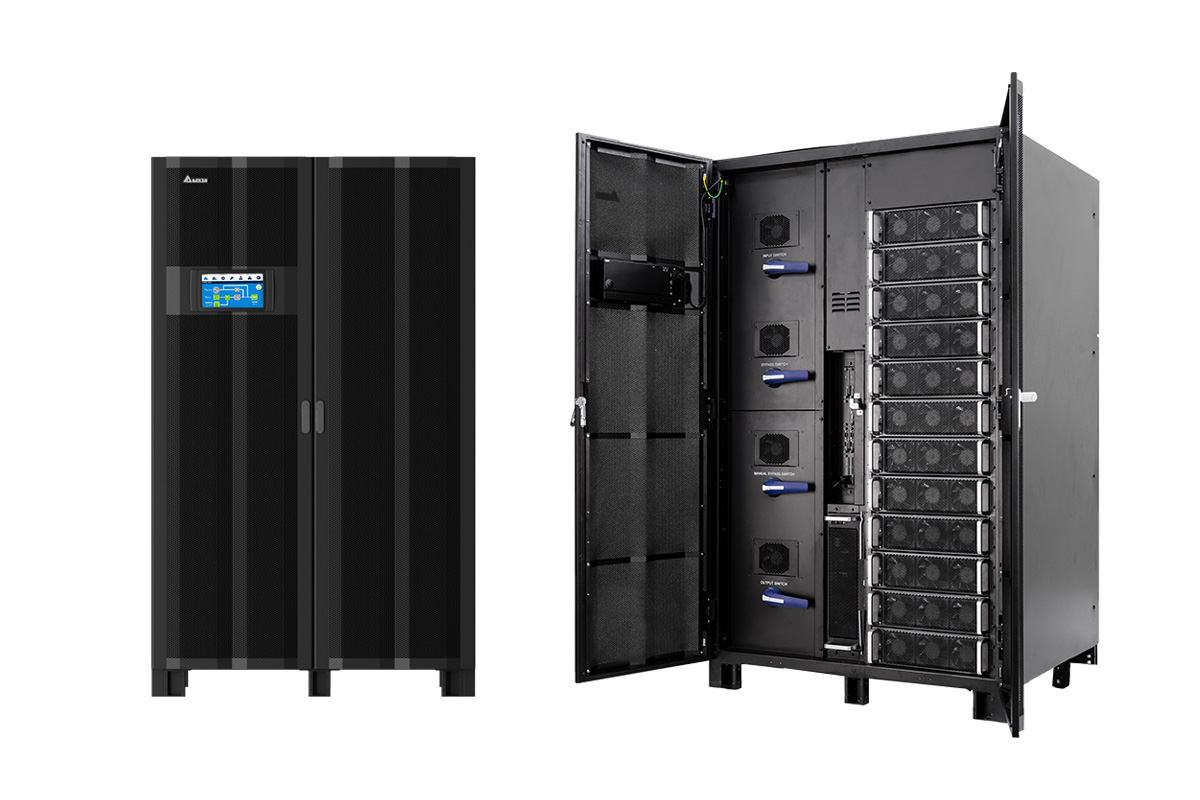

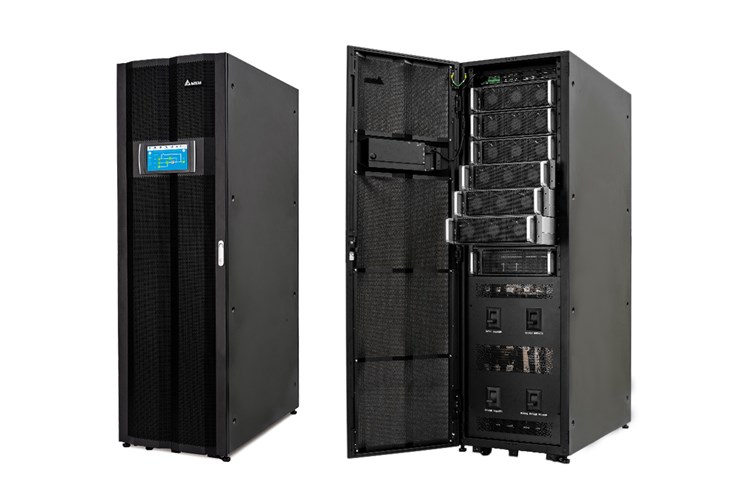

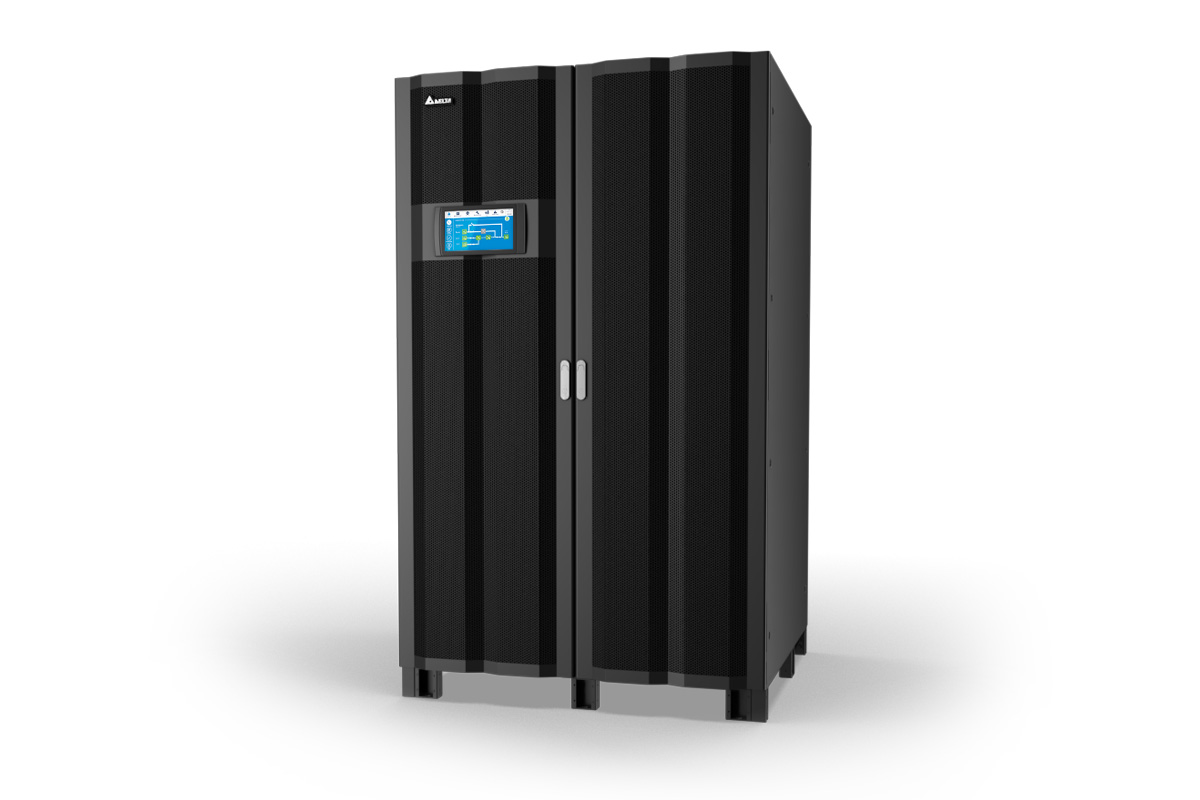

Séries DPH 50-500 kVA

La densité de puissance la plus élevée du monde, 500 kVA, est une baie unique fournissant une protection de puissance MW maximale, une performance de puissance de pointe et une fiabilité incomparable.

Dans ce monde intensément informatisé, avec un trafic dense de données entraînées par nuage, les applications 4G/5G et de diffusion des médias en temps réel, les managers IT doivent faire face aux défis que représente l‘augmentation de densité de puissance des baies et un espace limité pour les centres de traitement de données. La technologie UPS modulaire innovante de Delta est capable de satisfaire la demande des clients, à savoir une densité et performance de puissance élevée tout en assurant une disponibilité continue. La toute nouvelle série Delta Modulon DPH UPS 500 kVA atteint une densité de puissance de premier plan dans l‘industrie, à savoir 55,6 kVA par module, offrant la plus petite empreinte et la meilleure utilisation de l‘espace. Le Modulon DPH 500 kVA UPS est la protection de puissance modulaire idéale des centres de traitement de données MW pour atteindre l‘optimisation du coût total de possession (TCO).

DPH series 50-500kVA UPS - Applications


Téléchargements Demande d’offre S'inscrire à la newsletter

Présentation du produit

Spécifications et Avantages

Excellentes performances de puissance

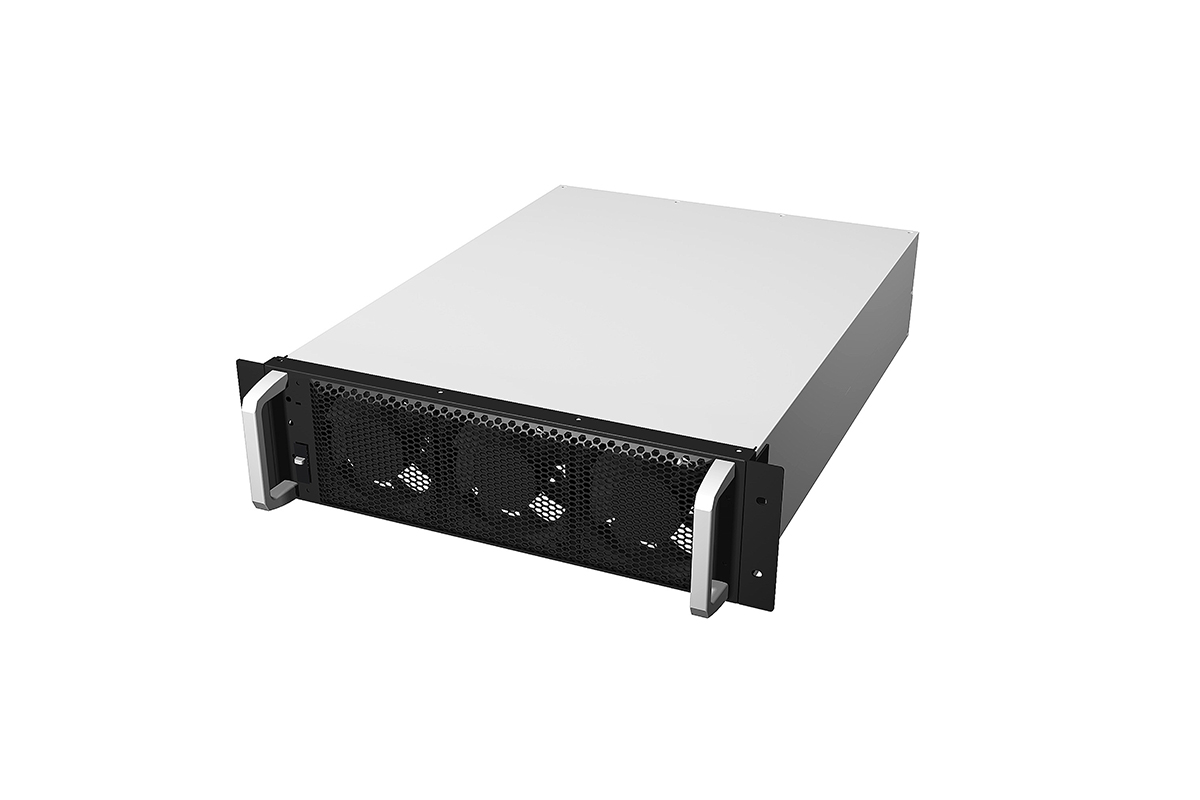

  • La densité de puissance de pointe dans l‘industrie, à savoir 55,6 kVA par module dans espace 3U et la plus petite empreinte pour 500 kVA en une seule baie pour atteindre la meilleure utilisation, comparé à ses pairs
  • Haut rendement AC-AC jusqu‘à 96,5% et mode ECO jusqu‘à 99%, se traduisant par des économies d‘énergie significatives
  • Mode Green, présentant une fonction d‘agrégation de charge, optimise la productivité du système

Disponibilité maximale

  • Conception entièrement modulaire et modules clés permutables à chaud pour réduire la durée moyenne de réparation (MTTR) à une valeur proche de zéro sans risque de temps d‘arrêt
  • Composants redondants et bus CAN double assurent une très grande disponibilité du système et évitent le point individuel de défaillance
  • UPS modulaire grandit avec vos affaires par extension parallèle de jusqu‘à 8 unités pour 4 MVA de capacité totale d‘énergie

Grande facilité de gestion

  • Ecran tactile couleur 10“ permet la gestion locale aisée des UPS
  • Informations sur les conditions ambiantes tel que sécurité, eau, feu et température peuvent être intégrées dans l‘UPS pour surveillance aisée via l‘écran LCD du système d‘alimentation sans coupure (UPS)
  • Si l‘UPS est équipé d‘un système de gestion des batteries externe, l‘information batterie peut être intégrée dans l‘UPS et surveillée via l‘écran LCD du système d‘alimentation sans coupure (UPS)
Applicazioni

Séries DPH 50-500 kVA, Applications

Caractéristiques
  1. Modéle
  2. DPH-50 / DPH-100 / DPH-150 / DPH-200 / DPH-250 / DPH-300 / DPH-350 / DPH-400 / DPH-450 / DPH-500

  3. Puissance nominale
  4. DPH-50: 50 kVA / 50 kW
    DPH-100: 100 kVA / 100 kW
    DPH-150: 150 kVA / 150 kW
    DPH-200: 200 kVA / 200 kW
    DPH-250: 250 kVA / 250 kW
    DPH-300: 300 kVA / 300 kW
    DPH-350: 350 kVA / 350 kW
    DPH-400: 400 kVA / 400 kW
    DPH-450: 450kVA / 450kW
    DPH-500: 500 kVA / 450 kW 1)

  5. # du module d’alimentation
  6. DPH-50: 1
    DPH-100: 2
    DPH-150: 3
    DPH-200: 4
    DPH-250: 5
    DPH-300: 6
    DPH-350: 7
    DPH-400: 8
    DPH-450: 9
    DPH-500: 9

  7. Entrée
  8. Tension nominale: 220/380 V, 230/400 V, 240/415 V (triphasé, 4 fils + PE)
  9. Plage de tension: 176~276 V AC (pleine charge)
  10. Facteur de puissance: > 0,99
  11. Distorsion harmonique en courant: ≤ 3% 2)
  12. Plage de fréquence: 40~70 Hz

  13. Sortie
  14. Tension nominale: 220/380 V AC, 230/400 V AC, 240/415 V AC (triphasé, 4 fils + PE)
  15. Régulation de la tension: ±1% (statique)
  16. Fréquence: 50/60 Hz (± 0,05 Hz)
  17. Capacité de surcharge
    ≤ 125% jusqu’à 10 minutes
    ≤ 150% jusqu’à 1 minute
  18. Distorsion harmonique tension: ≤ 2% (charge linéaire)

  19. Batterie
  20. Tension nominale: ± 240 V DC
  21. Tension de charge: ± 272 V DC (réglable de ± 204 V DC à ± 312 V DC)
  22. Protection de décharge profonde de la batterie: Oui

  23. Interfaces
  24. Standard
    RS232 (1x), port parallèle (4x), USB (3x), Modbus (1x), emplacement carte Smart (1x), REPO (1x), EPO (1x), contact sec d’entrée (4x), contact sec de sortie (6x), capteur de température batteries (4x), détection commutateur externe (4x), RJ45 (1x), Ethernet (1x)
  25. En option
    Relais carte E/S, câble de capteur de température de boîtier de batteries

  26. Autres propriétés
  27. Redondance parallèle et extension: Oui, jusqu’à 8 unités
  28. Mise hors tension d’urgence: A distance (par défaut) et local (en option)
  29. Démarrage batterie: Oui

  30. Rendement
  31. Mode AC/AC: Jusqu’à 96,5%
  32. Mode ECO: Jusqu’à 99%

  33. Environnement
  34. Humidité relative: 0-90% (sans condensation)
  35. Température de fonctionnement: 0-40°C
  36. Bruit audible
    DPH-50 – 400: < 65 dB(A)
    DPH-450/500: < 80 dB(A)
  37. Protection IP: IP20

  38. Propriétés physiques
  39. Dimensions (l x P x H): 2000 x 600 x 1100 mm
  40. Poids
    DPH-50: 353 kg
    DPH-100: 389 kg
    DPH-150: 425 kg
    DPH-200: 461 kg
    DPH-250: 497 kg
    DPH-300: 533 kg
    DPH-350: 569 kg
    DPH-400: 605 kg
    DPH-450: 641 kg
    DPH-500: 641 kg
  41. Poids
    Armoire système: 317 kg
    module d’alimentation: 36 kg

  42. Normes et sécurité
  43. Conformité: CE, BSMI
  44. Sécurité: EN 62040-1
  45. Conformité EMC: EN 62040-2

  46. 1) Facteur de puissance = 0,9
    2) Avec une distorsion harmonique tension < 1% à l’entrée.

    Toutes les spécifications sont soumises à des modifications sans préavis.
