Série BL, 400-6400A

Solution de distribution de puissance basse tension souple, sûre et fiable

Les séries Busway BL de Delta sont moulées sous vide en résine époxy. Les Busways de Delta sont préférables à des solutions busway de type sandwich ou à des câbles traditionnels parce qu’ils améliorent nettement les indices de protection, la sécurité et la fiabilité des produits, qu’ils sont idéaux pour l’utilisation dans des conditions environnementales difficiles et qu'ils peuvent être appliqués à un vaste panel d'industries. Grâce aux propriétés électriques et mécaniques exceptionnelles de la résine, ces busways ont des dimensions réduites, une structure simplifiée, une durée de vie étendue et se recyclent plus facilement. Et encore plus important : les Busways de Delta permettent d'économiser énormément d'énergie et allègent donc les factures d'électricité de nos clients.

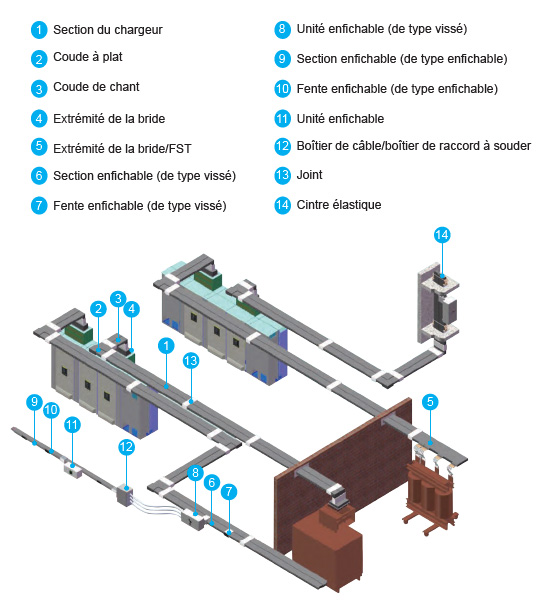

Architecture du systèmee

busway system_BL 400A-6400A - Architecture du système


Demande d’offre

Présentation du produit

Spécifications et Avantages

Valeur client


  • Un design modulaire flexible permet un démontage facile, un remontage, une extension et un recyclage élevé
  • Extrêmement sûr, étanche à l’eau et à la poussière, ignifuge et résistant aux chocs et à la corrosion
  • Certifié conformément aux besoins spécifiques du marché ou du client, comme par la CEI, CNS, GB et autres
  • Extrêmement compact


Spécifications et fonctions clés


  • Cuivre 600~6400 A, Aluminium 400~5000 A
  • Tension évaluée jusqu’à 1000 V
  • Température ambiante de fonctionnement -20 °C ~ 50 °C, moyenne quotidienne jusqu’à 35 °C, Altitude jusqu’à 2000 mètres
  • Modèle 3P3W ou 3P4W, 50 %G ou 100 %G
  • IP68 sur une section du chargeur busway, IP54 sur une section enfichable
  • Design modulaire, démontage et remontage simples et fortement expansible
  • Bloc de résine moulée intégré avec des joints amovibles de type pont
  • Installation simple, design efficace à toute épreuve pour éviter les erreurs d'installation
  • Conception et normes
    CEI60439-2, CEI61439, CEI60529, CEI60331, CEI60332
    JIS C8364, JIS A1304, JIS H3140
    GB7251.1,GB7251.2, ANSI/UL857,NEMA BU-1


Énergie innovante économisant des matériaux


Les busways normaux ont des résistances très gourmandes en énergie dans les conducteurs conduisant à des factures d'électricité élevées. Le Busway de Delta utilise une technologie de pointe non seulement pour réduire les frais d'électricité, mais aussi les interférences électromagnétiques dans une large mesure, empêchant des dommages de l’équipement de précision.
  • Technologie CoAlly:
    Les conducteurs sont réglés à l'état de faible résistance optimum pour réduire la consommation d'énergie ainsi que les empreintes carbone tout en contribuant à protéger l’environnement et à baisser les coûts de l’énergie.
  • Technologie SiShield:
    Avec une plaque de cuivre électrolytique à faible impédance, le conducteur a une faible résistance optimale réduisant efficacement les pertes et les chutes de tension. De plus, le composé avec revêtement intérieur réduit fortement les interférences électromagnétique pour protéger l’équipement de précision.


Flexible et économe


  • La taille du système Busway en résine moulée de Delta ne fait que 60 % celle des busways traditionnels de type sandwich et 30 % celle du câblage électrique traditionnel
  • Le joint du busway est construit sous la forme de modules de connexion mobiles, faciles à monter, à démonter, à élargir et à réutiliser sans changer la configuration
  • L'unité enfichable fonctionne avec un Disjoncteur Boîtier Moulé venant de grands fabricants, permettant des opérations en ligne en direct à n’importe quel moment sans coupure d'électricité ce qui fait gagner du temps et de l’argent
  • Sans entretien pendant toute sa durée de vie, réduisant les coûts d'exploitation (OPEX)
Applicazioni
Avec la croissance rapide de l’industrie informatique à l’échelle mondiale, les entreprises sont construites à des échelles de plus en plus grandes. À cela s'ajoute la demande de systèmes d'alimentation de qualité, de transfert de puissance sécurisé et de systèmes efficaces et encore plus évolutifs. Étant donné que le développement des busways a atteint de hauts niveaux de fiabilité, de sécurité et de flexibilité grâce à des modifications techniques souples et une livraison rapide, les busways sont désormais intensément utilisés dans un grand nombre d'industries.

En plus de la transmission/distribution de puissance, les Busways de Delta présentent également des indices de protection élevés et sont parfaits pour des conditions environnementales difficiles ainsi que pour des applications critiques impliquant un haut niveau de sécurité et de fiabilité.

  Applications extérieures d'urgence Pétrochimie, marine, pétrole et gaz Équipement critique, centres de données Electronique, semi-conducteur, fabrication de plaquettes Traitement de l'eau Fermes éoliennes
Étanche à l’eau et à la poussière IP68 ● ● ● ● ● ●
Ignifuge et résistant aux brûlures ● ●     ● ●
Résistant aux explosions ● ● ● ● ● ●
Résistance à la corrosion chimique ● ● ● ● ● ●
Résistant aux chocs   ●   ● ● ●
Caractéristiques
  1. Busway
  2. Indices: 400/600/800/1000/1250/1600/2000/2500/3200/4000/5000/6400 A
  3. Tension nominale: 1000 V
  4. Fréquence: 50/60 Hz
  5. Conducteur:
    Pureté du cuivre: Conductivité à 99,9 %: SICG 99,9 %
    ureté de l’aluminium: Conductivité à 98,0%: SICG 56,0 %
  6. Placage conducteur: Placage d'étain
  7. Matériau isolant: Résine époxy moulée
  8. Classe d’isolation: Classe F 155 °C
  9. Résistance au feu
    CEI60331 750 °C 3 h, CEI60332
    CNS12514 840 °C 30 min (C fait spécialement)
  10. Indice de protection d’entrée: IP68
  11. Test au tremblement de terre: 0,8 g [magnitude > 7]
  12. Symbole d'explosif: ExmII
  13. Impact mécanique: IK10
  14. Couleur: RAL7043
  16. Unité enfichable
  17. Type: Type enfichable / vissé
  18. Pôle: 1P/2P/3P/4P
  19. Indice max
    Type enfichable 630 A
    Type vissé 2000 A
  20. Marques de Disjoncteur Boîtier Moulé: Mitsubishi, Fuji, GE, Schneider (MG), ou spécifique au client
  21. Indice de protection: IP42 / IP55 (en option)
  22. Revêtement pour panneau: Peinture par poudrage
  23. Épaisseur du revêtement: 40 µm à l’intérieur / 50 μm à l’extérieur
  24. Couleur: RAL7047 / RAL7043
  26. Généralités
  27. Normes:
    CEI60439-2,CEI61439,CEI60529,CEI60331,CEI60332
    JIS C8364,JIS A1304,JIS H3140
    GB7251.1,GB7251.2, ANSI / UL857,NEMA BU-1
  28. Température ambiante: -20 °C/+50 °C env. 35 °C
  29. Altitude: ≤ 2 000 m

Busway - CuivreBusway BL series, Copper
  1. Modèle: BLC06
  2. Courant nominal: 600 A
  3. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 106,3 μΩ/m
    Résistance R85: 133,5 μΩ/m
    Résistance X50: 112,3 μΩ/m
    Impédance Z50: 174,5 μΩ/m
  4. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 106,3 μΩ/m
    Résistance R85: 133,5 μΩ/m
    Résistance X50: 134,8 μΩ/m
    Impédance Z50: 189,7 μΩ/m
  5. Section de conducteur:
    L1,L2,L3: 145 mm²
    N (100%): 145 mm²
    G (Interne): 72.5 mm²
  6. Dimensions (H x W): 100 x 55 mm
    Joint (H x W): 152 x 93 mm
  8. Modèle: BLC08
  9. Courant nominal: 800 A
  10. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 68,7 μΩ/m
    Résistance R85: 86,2 μΩ/m
    Résistance X50: 79,9 μΩ/m
    Impédance Z50: 117,5 μΩ/m
  11. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 68,7 μΩ/m
    Résistance R85: 86,2 μΩ/m
    Résistance X50: 95,9 μΩ/m
    Impédance Z50: 128,9 μΩ/m
  12. Section de conducteur:
    L1,L2,L3: 232 mm²
    N (100%): 232 mm²
    G (Interne): 116 mm²
  13. Dimensions (H x W): 100 x 70 mm
    Joint (H x W): 152 x 93 mm
  15. Modèle: BLC10
  16. Courant nominal: 1000 A
  17. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 50,2 μΩ/m
    Résistance R85: 63,0 μΩ/m
    Résistance X50: 57,3 μΩ/m
    Impédance Z50: 85,2 μΩ/m
  18. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 50,2 μΩ/m
    Résistance R85: 63,0 μΩ/m
    Résistance X50: 68,8 μΩ/m
    Impédance Z50: 93,3 μΩ/m
  19. Section de conducteur:
    L1,L2,L3: 307,4 mm²
    N (100%): 307,4 mm²
    G (Interne): 153,7 mm²
  20. Dimensions (H x W): 100 x 83 mm
    Joint (H x W): 152 x 106 mm
  22. Modèle: BLC12
  23. Courant nominal: 1250 A
  24. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 34,7 μΩ/m
    Résistance R85: 43,5 μΩ/m
    Résistance X50: 42,3 μΩ/m
    Impédance Z50: 60,7 μΩ/m
  25. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 34,7 μΩ/m
    Résistance R85: 43,5 μΩ/m
    Résistance X50: 50,8 μΩ/m
    Impédance Z50: 66,9 μΩ/m
  26. Section de conducteur:
    L1,L2,L3: 464 mm²
    N (100%): 464 mm²
    G (Interne): 232 mm²
  27. Dimensions (H x W): 100 x 110 mm
    Joint (H x W): 152 x 133 mm
  29. Modèle: BLC16
  30. Courant nominal: 1600 A
  31. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 23,0 μΩ/m
    Résistance R85: 28,9 μΩ/m
    Résistance X50: 28,0 μΩ/m
    Impédance Z50: 40,2 μΩ/m
  32. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 23,0 μΩ/m
    Résistance R85: 28,9 μΩ/m
    Résistance X50: 33,6 μΩ/m
    Impédance Z50: 44,3 μΩ/m
  33. Section de conducteur:
    L1,L2,L3: 696 mm2
    N (100%): 696 mm2
    G (Interne): 348 mm2
  34. Dimensions (H x W): 100 x 150 mm
    Joint (H x W): 152 x 173 mm
  36. Modèle: BLC20
  37. Courant nominal: 2000 A
  38. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 17,9 μΩ/m
    Résistance R85: 22,5 μΩ/m
    Résistance X50: 22,1 μΩ/m
    Impédance Z50: 31,5 μΩ/m
  39. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 17,9 μΩ/m
    Résistance R85: 22,5 μΩ/m
    Résistance X50: 26,5 μΩ/m
    Impédance Z50: 34,8 μΩ/m
  40. Section de conducteur:
    L1,L2,L3: 928 mm²
    N (100%): 928 mm²
    G (Interne): 464 mm²
  41. Dimensions (H x W): 100 x 190 mm
    Joint (H x W): 152 x 213 mm
  43. Modèle: BLC25
  44. Courant nominal: 2500 A
  45. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 15,1 μΩ/m
    Résistance R85: 18,9 μΩ/m
    Résistance X50: 17,7 μΩ/m
    Impédance Z50: 25,9 μΩ/m
  46. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 15,1 μΩ/m
    Résistance R85: 18,9 μΩ/m
    Résistance X50: 21,2 μΩ/m
    Impédance Z50: 28,4 μΩ/m
  47. Section de conducteur:
    L1,L2,L3: 1160 mm²
    N (100%): 1160 mm²
    G (Interne): 580 mm²
  48. Dimensions (H x W): 100 x 230 mm
    Joint (H x W): 152 x 253 mm
  50. Modèle: BLC32
  51. Courant nominal: 3200 A
  52. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 11,6 μΩ/m
    Résistance R85: 14,5 μΩ/m
    Résistance X50: 13,4 μΩ/m
    Impédance Z50: 19,7 μΩ/m
  53. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 11,6 μΩ/m
    Résistance R85: 14,5 μΩ/m
    Résistance X50: 16,1 μΩ/m
    Impédance Z50: 21,7 μΩ/m
  54. Section de conducteur:
    L1,L2,L3: 1392 mm²
    N (100%): 1392 mm²
    G (Interne): 696 mm²
  55. Dimensions (H x W): 100 x 270 mm
    Joint (H x W): 152 x 293 mm
  57. Modèle: BLC40
  58. Courant nominal: 4000 A
  59. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 9,0 μΩ/m
    Résistance R85: 11,3 μΩ/m
    Résistance X50: 10,0 μΩ/m
    Impédance Z50: 15,1 μΩ/m
  60. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 9,0 μΩ/m
    Résistance R85: 11,3 μΩ/m
    Résistance X50: 12,0 μΩ/m
    Impédance Z50: 16,5 μΩ/m
  61. Section de conducteur:
    L1,L2,L3: 1856 mm²
    N (100%): 1856 mm²
    G (Interne): 928 mm²
  62. Dimensions (H x W): 100 x 395 mm
    Joint (H x W): 152 x 418 mm
  64. Modèle: BLC50
  65. Courant nominal: 5000 A
  66. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 7,6 μΩ/m
    Résistance R85: 9,5 μΩ/m
    Résistance X50: 8,8 μΩ/m
    Impédance Z50: 12,9 μΩ/m
  67. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 7,6 μΩ/m
    Résistance R85: 9,5 μΩ/m
    Résistance X50: 10,6 μΩ/m
    Impédance Z50: 14,2 μΩ/m
  68. Section de conducteur:
    L1,L2,L3: 2320 mm²
    N (100%): 2320 mm²
    G (Interne): 1160 mm²
  69. Dimensions (H x W): 100 x 475 mm
    Joint (H x W): 152 x 498 mm
  71. Modèle: BLC64
  72. Courant nominal: 6400 A
  73. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 6,1 μΩ/m
    Résistance R85: 7,7 μΩ/m
    Résistance X50: 6,3 μΩ/m
    Impédance Z50: 9,9 μΩ/m
  74. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 6,1 μΩ/m
    Résistance R85: 7,7 μΩ/m
    Résistance X50: 7,6 μΩ/m
    Impédance Z50: 10,8 μΩ/m
  75. Section de conducteur:
    L1,L2,L3: 2784 mm²
    N (100%): 2784 mm²
    G (Interne): 1392 mm²
  76. Dimensions (H x W): 100 x 555 mm
    Joint (H x W): 152 x 578 mm
  78.
Busway - AluminiumBusway BL series, Aluminum
  1. Modèle: BLA04
  2. Courant nominal: 400 A
  3. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 110,2 μΩ/m
    Résistance R85: 138,2 μΩ/m
    Résistance X50: 128,0 μΩ/m
    Impédance Z50: 188,4 μΩ/m
  4. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 110,2 μΩ/m
    Résistance R85: 138,2 μΩ/m
    Résistance X50: 153,6 μΩ/m
    Impédance Z50: 206,6 μΩ/m
  5. Section de conducteur:
    L1,L2,L3: 232 mm²
    N (100%): 232 mm²
    G (Interne): 116 mm²
  6. Dimensions (H x W): 100 x 70 mm
    Joint (H x W): 152 x 93 mm
  8. Modèle: BLA06
  9. Courant nominal: 600 A
  10. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 84,8 μΩ/m
    Résistance R85: 106,3 μΩ/m
    Résistance X50: 76,5 μΩ/m
    Impédance Z50: 131,0 μΩ/m
  11. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 84,8 μΩ/m
    Résistance R85: 106,3 μΩ/m
    Résistance X50: 91,8 μΩ/m
    Impédance Z50: 140,5 μΩ/m
  12. Section de conducteur:
    L1,L2,L3: 307,4 mm²
    N (100%): 307,4 mm²
    G (Interne): 153,7 mm²
  13. Dimensions (H x W): 100 x 83 mm
    Joint (H x W): 152 x 106 mm
  15. Modèle: BLA08
  16. Courant nominal: 800 A
  17. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 55,1 μΩ/m
    Résistance R85: 69,1 μΩ/m
    Résistance X50: 56,9 μΩ/m
    Impédance Z50: 89,5 μΩ/m
  18. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 55,1 μΩ/m
    Résistance R85: 69,1 μΩ/m
    Résistance X50: 68,3 μΩ/m
    Impédance Z50: 97,2 μΩ/m
  19. Section de conducteur:
    L1,L2,L3: 464 mm²
    N (100%): 464 mm²
    G (Interne): 232 mm²
  20. Dimensions (H x W): 100 x 110 mm
    Joint (H x W): 152 x 133 mm
  22. Modèle: BLA10
  23. Courant nominal: 1000 A
  24. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 47,0 μΩ/m
    Résistance R85: 58,9 μΩ/m
    Résistance X50: 49,8 μΩ/m
    Impédance Z50: 77,1 μΩ/m
  25. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 47,0 μΩ/m
    Résistance R85: 58,9 μΩ/m
    Résistance X50: 59,8 μΩ/m
    Impédance Z50: 83,9 μΩ/m
  26. Section de conducteur:
    L1,L2,L3: 580 mm²
    N (100%): 580 mm²
    G (Interne): 290 mm²
  27. Dimensions (H x W): 100 x 130 mm
    Joint (H x W): 152 x 153 mm
  29. Modèle: BLA12
  30. Courant nominal: 1200 A
  31. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 39,3 μΩ/m
    Résistance R85: 49,3 μΩ/m
    Résistance X50: 38,6 μΩ/m
    Impédance Z50: 62,6 μΩ/m
  32. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 39,3 μΩ/m
    Résistance R85: 49,3 μΩ/m
    Résistance X50: 46,3 μΩ/m
    Impédance Z50: 67,6 μΩ/m
  33. Section de conducteur:
    L1,L2,L3: 696 mm²
    N (100%): 696 mm²
    G (Interne): 348 mm²
  34. Dimensions (H x W): 100 x 150 mm
    Joint (H x W): 152 x 173 mm
  36. Modèle: BLA15
  37. Courant nominal: 1500 A
  38. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 29,8 μΩ/m
    Résistance R85: 37,4 μΩ/m
    Résistance X50: 28,9 μΩ/m
    Impédance Z50: 47,3 μΩ/m
  39. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 29,8 μΩ/m
    Résistance R85: 37,4 μΩ/m
    Résistance X50: 34,7 μΩ/m
    Impédance Z50: 51,0 μΩ/m
  40. Section de conducteur:
    L1,L2,L3: 928 mm²
    N (100%): 928 mm²
    G (Interne): 464 mm²
  41. Dimensions (H x W): 100 x 190 mm
    Joint (H x W): 152 x 213 mm
  43. Modèle: BLA16
  44. Courant nominal: 1600 A
  45. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 24,8 μΩ/m
    Résistance R85: 31,1 μΩ/m
    Résistance X50: 22,3 μΩ/m
    Impédance Z50: 38,3 μΩ/m
  46. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 24,8 μΩ/m
    Résistance R85: 31,1 μΩ/m
    Résistance X50: 26,8 μΩ/m
    Impédance Z50: 41,1 μΩ/m
  47. Section de conducteur:
    L1,L2,L3: 1160 mm²
    N (100%): 1160 mm²
    G (Interne): 580 mm²
  48. Dimensions (H x W): 100 x 230 mm
    Joint (H x W): 152 x 253 mm
  50. Modèle: BLA20
  51. Courant nominal: 2000 A
  52. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 21,8 μΩ/m
    Résistance R85: 27,4 μΩ/m
    Résistance X50: 17,4 μΩ/m
    Impédance Z50: 32,5 μΩ/m
  53. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 21,8 μΩ/m
    Résistance R85: 27,4 μΩ/m
    Résistance X50: 20,9 μΩ/m
    Impédance Z50: 34,5 μΩ/m
  54. Section de conducteur:
    L1,L2,L3: 1392 mm²
    N (100%): 1392 mm²
    G (Interne): 696 mm²
  55. Dimensions (H x W): 100 x 270 mm
    Joint (H x W): 152 x 293 mm
  57. Modèle: BLA25
  58. Courant nominal: 2500 A
  59. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 15,7 μΩ/m
    Résistance R85: 19,7 μΩ/m
    Résistance X50: 12,9 μΩ/m
    Impédance Z50: 23,5 μΩ/m
  60. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 15,7 μΩ/m
    Résistance R85: 19,7 μΩ/m
    Résistance X50: 15,5 μΩ/m
    Impédance Z50: 25,1 μΩ/m
  61. Section de conducteur:
    L1,L2,L3: 1392 mm²
    N (100%): 1392 mm²
    G (Interne): 696 mm²
  62. Dimensions (H x W): 100 x 270 mm
    Joint (H x W): 152 x 293 mm
  64. Modèle: BLA32
  65. Courant nominal: 3200 A
  66. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 13,6 μΩ/m
    Résistance R85: 17,1 μΩ/m
    Résistance X50: 10,0 μΩ/m
    Impédance Z50: 19,8 μΩ/m
  67. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 13,6 μΩ/m
    Résistance R85: 17,1 μΩ/m
    Résistance X50: 10,0 μΩ/m
    Impédance Z50: 20,9 μΩ/m
  68. Section de conducteur:
    L1,L2,L3: 2320 mm²
    N (100%): 2320 mm²
    G (Interne): 1160 mm²
  69. Dimensions (H x W): 100 x 475 mm
    Joint (H x W): 152 x 498 mm
  71. Modèle: BLA40
  72. Courant nominal: 4000 A
  73. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Resistance R20: 10,9 μΩ/m
    Résistance R85: 13,7 μΩ/m
    Résistance X50: 8,3 μΩ/m
    Impédance Z50: 16,0 μΩ/m
  74. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 10,9 μΩ/m
    Résistance R85: 13,7 μΩ/m
    Résistance X50: 9,9 μΩ/m
    Impédance Z50: 16,9 μΩ/m
  75. Section de conducteur:
    L1,L2,L3: 2784 mm²
    N (100%): 2784 mm²
    G (Interne): 1392 mm²
  76. Dimensions (H x W): 100 x 555 mm
    Joint (H x W): 152 x 578 mm
  78. Modèle: BLA50
  79. Courant nominal: 5000 A
  80. Valeurs d’impédance - Fréquence de 50 Hz / Température de 85 °C:
    Résistance R20: 9,3 μΩ/m
    Résistance R85: 11,6 μΩ/m
    Résistance X50: 5,1 μΩ/m
    Impédance Z50: 13,0 μΩ/m
  81. Valeurs d’impédance - Fréquence de 60 Hz / Température de 85 °C:
    Résistance R20: 9,3 μΩ/m
    Résistance R85: 11,6 μΩ/m
    Résistance X50: 7,0 μΩ/m
    Impédance Z50: 13,5 μΩ/m
  82. Section de conducteur:
    L1,L2,L3: 2784 mm²
    N (100%): 2784 mm²
    G (Interne): 1392 mm²
  83. Dimensions (H x W): 100 x 555 mm
    Joint (H x W): 152 x 578 mm



centre de téléchargement

Recherchez et téléchargez la documentation de l'offre, les informations d'assistance, les certificats, la CAO et les logiciels.

Contactez-nous

Vous avez une enquête mais vous ne savez pas vers qui vous adresser?
