Série BR, 250-2000A

Valeur client


• Des technologies clés continues de plug-in disponibles pour l’expansion et la distribution de puissance. Les centres de données peuvent les utiliser librement
• Solution ultra-sécurisée qui répond aux exigences des centres de données
• Conformes aux différentes normes suivant les besoins du marché ou des clients, telles que CEI, CNS et GB
• Gain de place et de poids avec cette solution qui permet de régler les problèmes d’encombrement et de chargement du centre de données
• Matériaux composites hautement intégrés réduisant de manière significative la CEM et protégeant des appareils de précision dans le centre de données et ne présentant pas de risque pour la santé



Avantages pour les produits

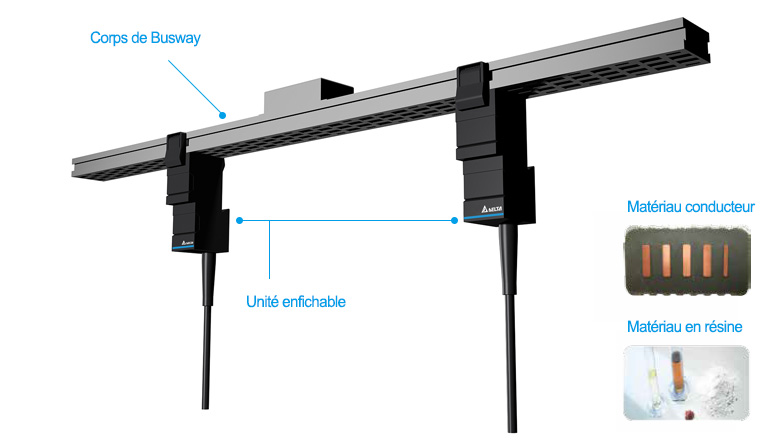

Corps de Busway



• Grandes puissances nominales allant de 250 A à 2000 A
• Neutre jusqu'à 200 %
• Technologie de résine moulée hautement intégrée avec intérieur en résine époxy
• Les emplacements des pôles peuvent être réservés ou le client peut choisir les unités enfichables continues sur demande
• De nombreuses longueurs standard sont disponibles comme 1M, 2M, 3M, 4M, 5M, 6M
• La longueur peut être personnalisée à la demande du client
• Niveau de protection IP jusqu’à IP55



Unité enfichable



• Expansion simple, plug and play et remplaçable à chaud sans interruption
• Aucun outil spécial requis pour l’installation
• Les utilisateurs peuvent utiliser un module simple ou des modules multiples en parallèle
• Les unités enfichables hautement personnalisées fonctionnent avec des wattmètres et des disjoncteurs provenant des principaux vendeurs
• Le module de surveillance est disponible pour des options



Matériau conducteur



• Les utilisateurs peuvent sélectionner des types de cuivre et d'aluminium suivant leurs besoins
• La conductivité du conducteur en cuivre est supérieure à 99,9 %
• Les conducteurs en cuivre sont entièrement plaqués d’étain pour une conductivité et une fiabilité des contacts optimales



Matériau en résine



• Utilise la technologie de la résine époxy moulée très isolante (Classe F 155 ℃ ) pour améliorer la sécurité et la fiabilité
• Résistance au feu, étanche, indice d’isolation, niveau de résistance aux produits chimiques et à la corrosion conforme aux normes industrielles
• Haute fiabilité garantie, même dans des conditions environnementales rudes (jusqu’à IP55)

Avantages Pour Les Clients



Sécurisé

Le niveau de protection IP55 assure la résistance à l’eau et est donc étanche à la poussière. Le busway reste hautement fiable, même dans des conditions environnementales rudes, comme en cas d’humidité élevée et d’eau de ruissellement. Delta a pris en compte tous les aspects de la conception des structures.

• Installation: Des designs soignés à toute épreuve sont disponibles pour chaque étape d'installation
• Fonctionnement: Conception sans outil pour que les utilisateurs puissent facilement installer des unités enfichables
• Conforme à CEI 61439



Fiable

La structure du busway est un carter en aluminium. Le busway adopte une technologie de résine époxy moulée qui est remplie et moulée en une seule pièce. Voici quelques-uns des avantages:

• Réduction des risques par rapport à la structure plus imposante pendant le levage et le montage sur des sites de centre de données
• La technologie de blindage garantit un séquençage optimal du conducteur. Les matières composites intégrées réduisent fortement la CEM et les interférences avec les appareils de précision
• Aucune maintenance n’est requise



Efficace

La conception et l’installation du produit utilisent de nombreux plug-ins et concepts de conception modulaire et sont faciles à utiliser pendant les phases d'installation, de fonctionnement et d’expansion. Les avantages de la conception modulaire et du plug-in continu sont:

• Aucune limitation par l’espace ou l’emplacement, le busway peut être conçu efficacement et être installé sans technicien professionnel
• L'unité enfichable adopte une conception modulaire pouvant évoluer simplement et rapidement
• Les clients peuvent gagner du temps d'attente de matériaux s'il y a le moindre changement dans la conception
• Les utilisateurs peuvent gagner du temps et de l’argent lors de l’installation, de l’expansion et de la modification

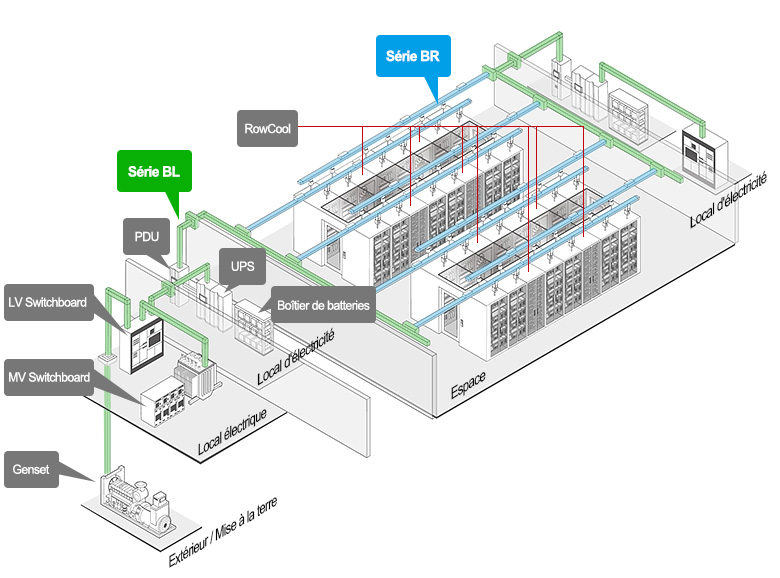

Busway pour applications de centre de données

Avec la vague récente de Big Data et d’IdO, les centres de données doivent gérer davantage de fonctions informatiques, de communication et de stockage. En plus de l’augmentation de leur portée, la densité de puissance d’une armoire à rack simple a augmenté progressivement. L’utilisation efficace de l’espace est un grand défi pour la construction d'un centre de données.

La série BR du système de busway en résine moulée de Delta est conçue exclusivement pour les applications de centre de données. Grâce à la technologie d’isolation de la résine époxy, elle a une taille et une structure compactes de même qu'une faible CEM qui lui permet de dépasser les limitations d’espace dans les salles de serveurs. Les concepteurs de centre de données peuvent facilement procéder à des opérations de câble à proximité des câbles de données sans craindre la moindre conséquence sur leur santé due à une faible radiation électromagnétique.

De plus, l’unité enfichable peut être personnalisée en fonction des exigences des clients. Elle offre une grande souplesse d'utilisation avec différents systèmes d'alimentation des baies de serveur. L'unité enfichable applique également la technologie clé flexible « plug-in continu » et est remplaçable à chaud. C’est la raison pour laquelle elle n’est pas limitée par l’espace du centre de données. Les clients peuvent procéder à l’expansion ou à la distribution à n’importe quel endroit ce qui est très souple.

1. Busway
2. Courant nominal: 250/400/600/800/1000/1250/1600/2000 A
3. Tension nominale: 1000 V
4. Fréquence: 50/60 Hz
5. Conducteur:
   Pureté du cuivre: 99,9 %, Conductivité: 99,9 % SICG
   Aluminum purity: 98.8%, conductivity: 56.0% IACS
6. Placage conducteur: Placage d'étain (standard)
7. Matériau isolant: Résine époxy moulée
8. Classe d’isolation: Classe F (155 ℃)
9. Armoire / carter: Résine époxy / aluminium
10. Protection incendie: UL94 V0
11. Indice de protection d’entrée: IP20, IP55 (en option)
12. Impact mécanique: IK10
13. Earthquake test: 0.8 g [magnitude >7], Zone 4

14. ---

15. Unité enfichable
16. Conception du contact: Type enfichable
17. Configuration:
    Plug-in avec MCB/ELCB/RCBO
    Plug-in avec MCB/RCB + prises de courant
    Plug-in avec MCB/RCBO + wattmètre
18. Indice maximum: 400 A
19. Marques de Disjoncteur Boîtier Moulé: ABB, Mitsubishi, Fuji, GE, Schneider (MG) ou spécifique au client
20. Indice de protection d’entrée: IP20, IP42/55 (en option)
21. Revêtement pour panneau: Peinture par poudrage
22. Couleur: RAL 9011/ RAL 9003

23. ---

24. Données générales (cuivre)
25. Normes:
    CEI61439, CEI60529, CEI60331, CEI60332
    CNS14286, CNS12514, CNS14165, CNS11073
    UL857
26. Température ambiante: -20 ℃ /+50 ℃  moyenne 35 ℃
27. Altitude: Inférieur à 2000 m sous le niveau de la mer

28. ---

Busway

1. Cuivre
2. Modèle: BRC02
3. Courant nominal: 250 A
4. Valeurs d’impédance*:
   Résistance R₂₀: 213,0 μΩ/m
   Résistance R₈₀: 263,2 μΩ/m
   Résistance X₅₀: 138,1 μΩ/m
   Impédance Z₅₀: 297,2 μΩ/m
   Résistance X₆₀: 165,7 μΩ/m
   Impédance Z₆₀: 311,0 μΩ/m
5. Zone de section de conducteur:
   L1,L2,L3: 50 mm^²
   N (100%): 50 mm^²
   G (interne): 50 mm^²
6. Dimensions (W x H): 117 x 58 mm
7. Poids: 12 kg/m

8. ---

9. Modèle: BRC04
10. Courant nominal: 400 A
11. Valeurs d’impédance*:
    Résistance R₂₀: 178,0 μΩ/m
    Résistance R₈₀: 220,0 μΩ/m
    Résistance X₅₀: 129,5 μΩ/m
    Impédance Z₅₀: 255,3 μΩ/m
    Résistance X₆₀: 155,4 μΩ/m
    Impédance Z₆₀: 269,3 μΩ/m
12. Zone de section de conducteur:
    L1,L2,L3: 72,5 mm^²
    N (100%): 72,5 mm^²
    G (interne): 72,5 mm^²
13. Dimensions (W x H): 117 x 58 mm
14. Poids: 13 kg/m

15. ---

16. Modèle: BRC06
17. Courant nominal: 600 A
18. Valeurs d’impédance*:
    Résistance R₂₀: 117,8 μΩ/m
    Résistance R₈₀: 145,6 μΩ/m
    Résistance X₅₀: 87,8 μΩ/m
    Impédance Z₅₀: 170,0 μΩ/m
    Résistance X₆₀: 105,3 μΩ/m
    Impédance Z₆₀: 179,7 μΩ/m
19. Zone de section de conducteur:
    L1,L2,L3: 145 mm^²
    N (100%): 145 mm^²
    G (interne): 72,5 mm^²
20. Dimensions (W x H): 117 x 58 mm
21. Poids: 15 kg/m

22. ---

23. Modèle: BRC08
24. Courant nominal: 800 A
25. Valeurs d’impédance*:
    Résistance R₂₀: 74,6 μΩ/m
    Résistance R₈₀: 92,2 μΩ/m
    Résistance X₅₀: 67,8 μΩ/m
    Impédance Z₅₀: 114,4 μΩ/m
    Résistance X₆₀: 81,3 μΩ/m
    Impédance Z₆₀: 122,9 μΩ/m
26. Zone de section de conducteur:
    L1,L2,L3: 232 mm^²
    N (100%): 232 mm^²
    G (interne): 116 mm^²
27. Dimensions (W x H): 117 x 73 mm
28. Poids: 23 kg/m

29. ---

30. Modèle: BRC10
31. Courant nominal: 1000 A
32. Valeurs d’impédance*:
    Résistance R₂₀: 55,8 μΩ/m
    Résistance R₈₀: 69,0 μΩ/m
    Résistance X₅₀: 49,8 μΩ/m
    Impédance Z₅₀: 85,1 μΩ/m
    Résistance X₆₀: 59,8 μΩ/m
    Impédance Z₆₀: 91,3 μΩ/m
33. Zone de section de conducteur:
    L1,L2,L3: 307,4 mm^²
    N (100%): 307,4 mm^²
    G (interne): 153,7 mm^²
34. Dimensions (W x H): 117 x 86 mm
35. Poids: 32 kg/m

36. ---

37. Modèle: BRC12
38. Courant nominal: 1250 A
39. Valeurs d’impédance*:
    Résistance R₂₀: 37,2 μΩ/m
    Résistance R₈₀: 46,0 μΩ/m
    Résistance X₅₀: 38,5 μΩ/m
    Impédance Z₅₀: 60,0 μΩ/m
    Resistance X₆₀: 46,2 μΩ/m
    Impédance Z₆₀: 65,2 μΩ/m
40. Zone de section de conducteur:
    L1,L2,L3: 464 mm^²
    N (100%): 464 mm^²
    G (interne): 232 mm^²
41. Dimensions (W x H): 117 x 113 mm
42. Poids: 46 kg/m

43. ---

44. Modèle: BRC16
45. Courant nominal: 1600 A
46. Valeurs d’impédance*:
    Résistance R₂₀: 24,6 μΩ/m
    Résistance R₈₀: 30,4 μΩ/m
    Résistance X₅₀: 25,5 μΩ/m
    Impédance Z₅₀: 39,7 μΩ/m
    Résistance X₆₀: 30,6 μΩ/m
    Impédance Z₆₀: 43,1 μΩ/m
47. Zone de section de conducteur:
    L1,L2,L3: 696 mm^²
    N (100%): 696 mm^²
    G (interne): 348 mm^²
48. Dimensions (W x H): 117 x 153 mm
49. Poids: 59 kg/m

50. ---

51. Modèle: BRC20
52. Courant nominal: 2000 A
53. Valeurs d’impédance*:
    Résistance R₂₀: 18,8 μΩ/m
    Résistance R₈₀: 23,2 μΩ/m
    Résistance X₅₀: 20,1 μΩ/m
    Impédance Z₅₀: 30,7 μΩ/m
    Résistance X₆₀: 24,1 μΩ/m
    Impédance Z₆₀: 33,5 μΩ/m
54. Zone de section de conducteur:
    L1,L2,L3: 928 mm^²
    N (100%): 928 mm^²
    G (interne): 464 mm^²
55. Dimensions (W x H): 117 x 193 mm
56. Poids: 65 kg/m

57. ---

58. Aluminum
59. Modèle: BRA02
60. Courant nominal: 250 A
61. Valeurs d’impédance*:
    Résistance R₂₀: 312,0 μΩ/m
    Résistance R₈₀: 385,6 μΩ/m
    Résistance X₅₀: 150,0 μΩ/m
    Impédance Z₅₀: 413,7 μΩ/m
    Résistance X₆₀: 180,0 μΩ/m
    Impédance Z₆₀: 425,5 μΩ/m
62. Zone de section de conducteur:
    L1,L2,L3: 100 mm^²
    N (100%): 100 mm^²
    G (interne): 50 mm^²
63. Dimensions (W x H): 117 x 58 mm
64. Poids: 11 kg/m

65. ---

66. Modèle: BRA04
67. Courant nominal: 400 A
68. Valeurs d’impédance*:
    Résistance R₂₀: 213,0 μΩ/m
    Résistance R₈₀: 263,2 μΩ/m
    Résistance X₅₀: 138,1 μΩ/m
    Impédance Z₅₀: 297,2 μΩ/m
    Résistance X₆₀: 165,7 μΩ/m
    Impédance Z₆₀: 311,0 μΩ/m
69. Zone de section de conducteur:
    L1,L2,L3: 145 mm^²
    N (100%): 145 mm^²
    G (interne): 72.5 mm^²
70. Dimensions (W x H): 117 x 58 mm
71. Poids: 12 kg/m

72. ---

73. Modèle: BRA06
74. Courant nominal: 600 A
75. Valeurs d’impédance*:
    Résistance R₂₀: 122,0 μΩ/m
    Résistance R₈₀: 150,8 μΩ/m
    Résistance X₅₀: 100,0 μΩ/m
    Impédance Z₅₀: 180,9 μΩ/m
    Résistance X₆₀: 120,0 μΩ/m
    Impédance Z₆₀: 192,7 μΩ/m
76. Zone de section de conducteur:
    L1,L2,L3: 232 mm^²
    N (100%): 232 mm^²
    G (interne): 116 mm^²
77. Dimensions (W x H): 117 x 73 mm
78. Poids: 14 kg/m

79. ---

80. Modèle: BRA08
81. Courant nominal: 800 A
82. Valeurs d’impédance*:
    Résistance R₂₀: 93,5 μΩ/m
    Résistance R₈₀: 115,5 μΩ/m
    Résistance X₅₀: 59,8 μΩ/m
    Impédance Z₅₀: 130,1 μΩ/m
    Résistance X₆₀: 71,7 μΩ/m
    Impédance Z₆₀: 136,0 μΩ/m
83. Zone de section de conducteur:
    L1,L2,L3: 307,4 mm^²
    N (100%): 307,4 mm^²
    G (interne): 153,7 mm^²
84. Dimensions (W x H): 117 x 86 mm
85. Poids: 21 kg/m

86. ---

87. Modèle: BRA10
88. Courant nominal: 1000 A
89. Valeurs d’impédance*:
    Résistance R₂₀: 62,6 μΩ/m
    Résistance R₈₀: 77,4 μΩ/m
    Résistance X₅₀: 46,7 μΩ/m
    Impédance Z₅₀: 90,3 μΩ/m
    Résistance X₆₀: 56,0 μΩ/m
    Impédance Z₆₀: 95,5 μΩ/m
90. Zone de section de conducteur:
    L1,L2,L3: 464 mm^²
    N (100%): 464 mm^²
    G (interne): 232 mm^²
91. Dimensions (W x H): 117 x 113 mm
92. Poids: 30 kg/m

93. ---

94. Modèle: BRA12
95. Courant nominal: 1250 A
96. Valeurs d’impédance*:
    Résistance R₂₀: 49,7 μΩ/m
    Résistance R₈₀: 61,4 μΩ/m
    Résistance X₅₀: 40,8 μΩ/m
    Impédance Z₅₀: 73,8 μΩ/m
    Résistance X₆₀: 49,0 μΩ/m
    Impédance Z₆₀: 78,6 μΩ/m
97. Zone de section de conducteur:
    L1,L2,L3: 580 mm^²
    N (100%): 580 mm^²
    G (interne): 290 mm^²
98. Dimensions (W x H): 117 x 133 mm
99. Poids: 42 kg/m

100. ---

101. Modèle: BRA16
102. Courant nominal: 1600 A
103. Valeurs d’impédance*:
     Résistance R₂₀: 41,8 μΩ/m
     Résistance R₈₀: 51,7 μΩ/m
     Résistance X₅₀: 32,7 μΩ/m
     Impédance Z₅₀: 61,1 μΩ/m
     Résistance X₆₀: 39,2 μΩ/m
     Impédance Z₆₀: 64,8 μΩ/m
104. Zone de section de conducteur:
     L1,L2,L3: 928 mm^²
     N (100%): 928 mm^²
     G (interne): 464 mm^²
105. Dimensions (W x H): 117 x 193 mm
106. Poids: 55 kg/m

107. ---

108. Modèle: BRA20
109. Courant nominal: 2000 A
110. Valeurs d’impédance*:
     Résistance R₂₀: 25,4 μΩ/m
     Résistance R₈₀: 31,4 μΩ/m
     Résistance X₅₀: 19,0 μΩ/m
     Impédance Z₅₀: 36,7 μΩ/m
     Résistance X₆₀: 22,8 μΩ/m
     Impédance Z₆₀: 38,8 μΩ/m
111. Zone de section de conducteur:
     L1,L2,L3: 1160 mm^²
     N (100%): 1160 mm^²
     G (interne): 580 mm^²
112. Dimensions (W x H): 117 x 233 mm
113. Poids: 59 kg/m

114. ---

115. * Les valeurs d’impédance sont pour un busway fonctionnant à une température de 20/85 °C.


Unité enfichable (série Rv)

1. Indices: 16 A
   Modèle: Rv-A3P16
   Dimensions (H x D x W): 330 x 165 x 100 mm
   Indice IP: IP42
   Poids: 3 kg

2. ---

3. Indices: 32 A
   Modèle: Rv-A3P32
   Dimensions (H x D x W): 330 x 165 x 100 mm
   Indice IP: IP42
   Poids: 3 kg

4. ---

5. Indices: 63 A
   Modèle: Rv-A3P63
   Dimensions (H x D x W): 330 x 165 x 100 mm
   Indice IP: IP42
   Poids: 5 kg

6. ---

7. Indices: 125 A
   Modèle: Rv-A3P125
   Dimensions (H x D x W): 330 x 165 x 200 mm
   Indice IP: IP42
   Poids: 12 kg

8. ---

9. Indices: 250 A
   Modèle: Rv-A3P250
   Dimensions (H x D x W): 330 x 165 x 300 mm
   Indice IP: IP42
   Poids: 20 kg

10. ---

11. Indices: 400 A
    Modèle: Rv-A3P400
    Dimensions (H x D x W): 330 x 165 x 300 mm
    Indice IP: IP42
    Poids: 26 kg

12. ---


Unité enfichable (série Rh)

1. Indices: 16 A
   Modèle: Rh-A3P16
   Dimensions (H x D x W): 250 x 243 x 100 mm
   Indice IP: IP42
   Poids: 3 kg

2. ---

3. Indices: 32 A
   Modèle: Rh-A3P32
   Dimensions (H x D x W): 250 x 243 x 100 mm
   Indice IP: IP42
   Poids: 3 kg

4. ---

5. Indices: 63 A
   Modèle: Rh-A3P63
   Dimensions (H x D x W): 250 x 243 x 100 mm
   Indice IP: IP42
   Poids: 5 kg

6. ---

7. Indices: 125 A
   Modèle: Rh-A3P125
   Dimensions (H x D x W): 250 x 243 x 200 mm
   Indice IP: IP42
   Poids: 12 kg

8. ---

9. Indices: 250 A
   Modèle: Rh-A3P250
   Dimensions (H x D x W): 250 x 243 x 300 mm
   Indice IP: IP42
   Poids: 20 kg

10. ---

11. Indices: 400 A
    Modèle: Rh-A3P400
    Dimensions (H x D x W): 250 x 243 x 300 mm
    Indice IP: IP42
    Poids: 26 kg

12. ---


End Feed Box / End Cable Box

1. Indices: 250 A
2. Modèle: ECM-250 MCCB
   Dimensions (W x H x D): 480 x 300 x 240 mm
   Indice IP: IP42
   Poids: 17 kg
3. Modèle: ECT-250 Terminal
   Dimensions (W x H x D): 430 x 300 x 160 mm
   Indice IP: IP42
   Poids: 15 kg

4. ---

5. Indices: 400 A
6. Modèle: ECM-400 MCCB
   Dimensions (W x H x D): 480 x 300 x 240 mm
   Indice IP: IP42
   Poids: 19 kg
7. Modèle: ECT-400 Terminal
   Dimensions (W x H x D): 430 x 300 x 160 mm
   Indice IP: IP42
   Poids: 15 kg

8. ---

9. Indices: 630 A
10. Modèle: ECM-630 MCCB
    Dimensions (W x H x D): 480 x 300 x 240 mm
    Indice IP: IP42
    Poids: 20 kg
11. Modèle: ECT-630 Terminal
    Dimensions (W x H x D): 430 x 300 x 160 mm
    Indice IP: IP42
    Poids: 17 kg

12. ---

13. Indices: 800 A
14. Modèle: BRC086EB Terminal
    Dimensions (W x H x D): 500 x 650 x 220 mm
    Indice IP: IP42
    Poids: 35 kg

15. ---

16. Indices: 1000 A
17. Modèle: BRC106EB Terminal
    Dimensions (W x H x D): 500 x 650 x 233 mm
    Indice IP: IP42
    Poids: 38 kg

18. ---

19. Indices: 1250 A
20. Modèle: BRC126EB Terminal
    Dimensions (W x H x D): 500 x 650 x 260 mm
    Indice IP: IP42
    Poids: 45 kg

21. ---

22. Indices: 1600 A
23. Modèle: BRC166EB Terminal
    Dimensions (W x H x D): 500 x 650 x 300 mm
    Indice IP: IP42
    Poids: 55 kg

24. ---

25. Indices: 2000 A
26. Modèle: BRC206EB Terminal
    Dimensions (W x H x D): 500 x 650 x 340 mm
    Indice IP: IP42
    Poids: 65 kg

27. ---
