RT Gen3 Serie 1/2/3 kVA

Sichern Sie sich Ihren Wettbewerbsvorteil mit einer intelligenten und wirtschaftlichen Stromversorgungslösung

Bei der USV der Amplon RT-Serie von Delta handelt es sich um eine robuste Online-Doppelwandler-USV, die einen hervorragenden Schutz vor Stromausfällen mit einer konvertierbaren Rack- und Tower-Ausführung der Größe 2 HE bietet. Mit ihrer sauberen Ausgangsleistung in reiner Sinusform kann die RT Gen3 ein breites Spektrum von Versorgungsproblemen bewältigen, von Stromausfällen bis hin zu harmonischen Verzerrungen. So können Sie sich darauf verlassen, dass Ihr Gerät mit RT Gen3 stets geschützt ist!

RT Gen3 1-3 kVA UPS - LCD Panel


Downloads Angebot Anfordern Newsletter Abonnieren

Produkteinführung

Funktionen und Vorteile

Hohe Verfügbarkeit

  • Echte Online-Doppelwandler-Topologie und keine Umschaltzeit auf Batteriebetrieb
  • Arbeitet bei bis zu 50°C und passt sich an verschiedene Umgebungen an
  • Hervorragende Überlastfähigkeit ermöglicht die Fortsetzung des Betriebs innerhalb der Parameter


Grün mit niedrigem TCO

  • Ausgangsleistungsfaktor 0,9 für mehr Lastkapazität
  • Mit bis zu 90% Effizienz im Online-Modus und 95% Effizienz im ECO-Modus erzielen Sie erhebliche Einsparungen bei den Energiekosten
  • Geeignet für den Betrieb in rauen elektrischen Umgebungen mit breitem Eingangsspannungsbereich zur Minimierung des Batteriebetriebs


Einfache Verwaltung

  • Einsetzbar als Rack- und Tower-Ausführung mit drehbarem LCD-Bildschirm
  • Mühelose Überwachung und Konfiguration dank LCD-Display und intuitiver Benutzeroberfläche
  • Intelligente Konnektivität der Verwaltungssoftware über RS-232, Mini-Steckplatz oder USB-Anschluss für Fernüberwachung und Einstellung
Anwendungen

Spezifikationen
  1. Modell
  2. RT-1K / RT-2K / RT-3K
  4. Technologie
  5. Online-Doppelwandlung
  7. Nennleistung
  8. RT-1K: 1 kVA / 0,9 kW
    RT-2K: 2 kVA / 1,8 kW
    RT-3K: 3 kVA / 2,7 kW
  10. Eingang
  11. Nennspannung: 208(1)/ 220/ 230/ 240 V, 1P2W+PE
  12. Spannungsbereich: 180-280 V (Volllast); 120–300 V (50% Last)
  13. Frequenz: 40-70 Hz
  14. Leistungsfaktor: > 0,99 (Volllast)
  15. Anschluss
    RT-1/2K: IEC C14
    RT-3K: IEC C20
  17. Ausgang
  18. Nennspannung: 208(1)/ 220/ 230/ 240 V, 1P2W+PE
  19. Spannungsregulierung: ±1%
  20. Frequenz: 50/60 Hz ± 0,5%
  21. Klirrfaktor (THDu): < 3% (lineare Last)
  22. Leistungsfaktor: 0,9
  23. Anschluss
    RT-1K: 4x IEC C13
    RT-2/3K: 4x IEC C13, 1x IEC C19
  24. Überlastfähigkeit
    < 105-110%: 10 Minuten, 110-130%: 30 Sekunden, 130-150%: 3 Sekunden
  25. Scheitelfaktor: 3:1
  27. Wirkungsgrad
  28. Onlinebetrieb:
    RT-1/2K: 88%
    RT-3K: 90%
  29. ECO-Modus:
    RT-1K: 93%
    RT-2K: 94%
    RT-3K: 95%
  31. Batterie - Modell mit Standardlaufzeit
  32. Batterietyp: VRLA, integrierte Batterie
  33. Nennspannung
    RT-1K: 24 V
    RT-2K: 48 V
    RT-3K: 72 V
  34. Anzahl
    RT-1K: 2 Stück
    RT-2K: 4 Stück
    RT-3K: 6 Stück
  35. Ladezeit: 4 Stunden bis 90%
  36. Ladestrom: 1 A
  38. Batterie - Modell mit erweiterter Laufzeit
  39. Batterietyp: VRLA, externe Batterieeinheit
  40. Nennspannung
    RT-1K: 36 V
    RT-2/3K: 72 V
  41. Anzahl
    RT-1K: 3 Stück
    RT-2/3K: 6 Stück
  42. Parallele Konfiguration: Bis zu 4 EBCs
  43. Ladestrom: 1/ 2/ 4/ 6 A (einstellbar)
  45. Kommunikationsschnittstelle
  46. Anzeige: LCD-Bildschirm mit LED-Anzeigen
  47. Schnittstellen: USB, RS-232, Mini-Steckplatz (Option für Mini-SNMP, Mini-Modbus und Mini-Relais-E/A-Karte)
  49. Dimensionenl
  50. Abmessungen (B x T x H)
    RT-1K: 438 x 310 x 86 mm
    RT-2K: 438 x 410 x 86 mm
    RT-3K: 438 x 630 x 86 mm (Std) / 438 x 460 x 86 mm (Ext)
  51. Gewicht
    RT-1K: 10,6 kg (Std) / 5,7 kg (Ext)
    RT-2K: 17,9 kg (Std) / 8,4 kg (Ext)
    RT-3K: 26,6 kg (Std) / 8,9 kg (Ext)
  52. Abmessungen Verpackung (B x T x H)
    RT-1K: 600 x 500 x 240 mm
    RT-2K: 565 x 700 x 240 mm
    RT-3K: 600 x 760 x 240 mm (Std) / 545 x 760 x 240 mm (Ext)
  53. Gewicht Verpackung
    RT-1K: 13,9 kg (Std) / 9,4 kg (Ext)
    RT-2K: 22 kg (Std) / 12,8 kg (Ext)
    RT-3K: 31,5 kg (Std) / 13,3 kg (Ext)
  55. Umgebung
  56. Betriebstemperatur: 0–50 °C (40–50 °C Leistungsreduzierung auf 70% Leistung)
  57. Luftfeuchtigkeit: 10-90% (nicht kondensierend)
  58. Lautstärke: ≤ 50 dBA
  59. Höhe: 0–3000 m (Reduzierung um 1% je 100m von 2000–3000 m)
  60. Lagertemperatur: -20 bis +50 °C
  61. Schutzklasse: IP20
  63. Konformität
  64. Sicherheit: CE, UKCA
  65. EMV: IEC 62040-2
  66. Nachhaltigkeit: RoHS, REACH
  68. (1) Reduzierung auf 70% Leistung
    Std: Modell mit Standardlaufzeit
    Ext: Modell mit erweiterter Laufzeit
  69. Alle Spezifikationen können ohne vorherige Ankündigung geändert werden.

Überbrückungszeit

Modell mit Standardlaufzeit
1 kVA
Last 90 W 180 W 270 W 360 W 450 W 540 W 630 W 720 W 810 W 900 W
Überbrückungszeit 57,5 26,9 16,8 11,9 9,1 7,3 6,1 3,5 3,5 3,1

2 kVA
Last 180 W 360 W 540 W 720 W 900 W 1080 W 1260 W 1440 W 1620 W 1800 W
Überbrückungszeit 61,1 28,3 17,7 12,5 9,5 7,7 6,5 3,5 3,5 3,3

3 kVA
Last 270 W 540 W 810 W 1080 W 1350 W 1620 W 1890 W 2160 W 2430 W 2700 W
Überbrückungszeit 67,1 29,4 18,1 12,5 10,3 8,2 6,9 3,5 3,5 3,5
Einheit: min
(1) Die Überbrückungszeiten basieren auf einem Betrieb bei 25°C und vollständig geladenen Batterien.


Modell mit erweiterter Laufzeit
1 kVA
Last 90 W 180 W 270 W 360 W 450 W 540 W 630 W 720 W 810 W 900 W
USV+1EBC 87,4 38,2 22,3 15,4 12,0 10,0 8,8 7,7 6,6 5,3
USV+2EBC 201,9 96,7 59,2 40,6 29,9 23,2 18,8 15,8 13,7 12,2
USV+3EBC 318,3 158,5 100,2 70,5 52,9 41,4 33,5 27,8 23,6 20,4
USV+4EBC 435,3 221,2 142,5 102,0 77,6 61,5 50,2 41,8 35,5 30,7

2 kVA
Last 180 W 360 W 540 W 720 W 900 W 1080 W 1260 W 1440 W 1620 W 1800 W
USV+1EBC 90,8 39,8 23,3 16,0 12,4 10,4 9,1 8,0 6,9 5,7
USV+2EBC 209,3 100,6 61,7 42,3 31,2 24,3 19,7 16,5 14,3 12,7
USV+3EBC 329,7 164,6 104,3 73,5 55,2 43,2 35,0 29,0 24,6 21,3
USV+4EBC 450,7 229,6 148,1 106,2 80,9 64,1 52,3 43,7 37,1 32,0

3 kVA
Last 270 W 540 W 810 W 1080 W 1350 W 1620 W 1890 W 2160 W 2430 W 2700 W
USV+1EBC 58,8 24,9 15,1 11,2 9,2 7,6 5,8 3,3 2,5 2,0
USV+2EBC 142,8 65,9 39,2 26,6 19,7 15,6 13,1 11,5 10,3 9,4
USV+3EBC 229,5 111,3 68,6 47,3 34,9 27,1 22,0 18,4 15,8 14,0
USV+4EBC 317,1 158,0 99,7 70,0 52,4 40,9 33,1 27,5 23,3 20,2
Einheit: min
(1) Es können bis zu 4 EBCs parallel geschaltet werden.
(2) Die Überbrückungszeiten basieren auf einem Betrieb bei 25°C und vollständig geladenen Batterien.


Download-Center

Suchen und Herunterladen von Angebotsdokumentation, Supportinformationen, Zertifikaten, CAD und Software.

Kontakt

Haben Sie eine Anfrage, wissen aber nicht, wohin Sie sich wenden sollen? Dann kontaktieren Sie eines unserer Zentren über das Webanfrageformular

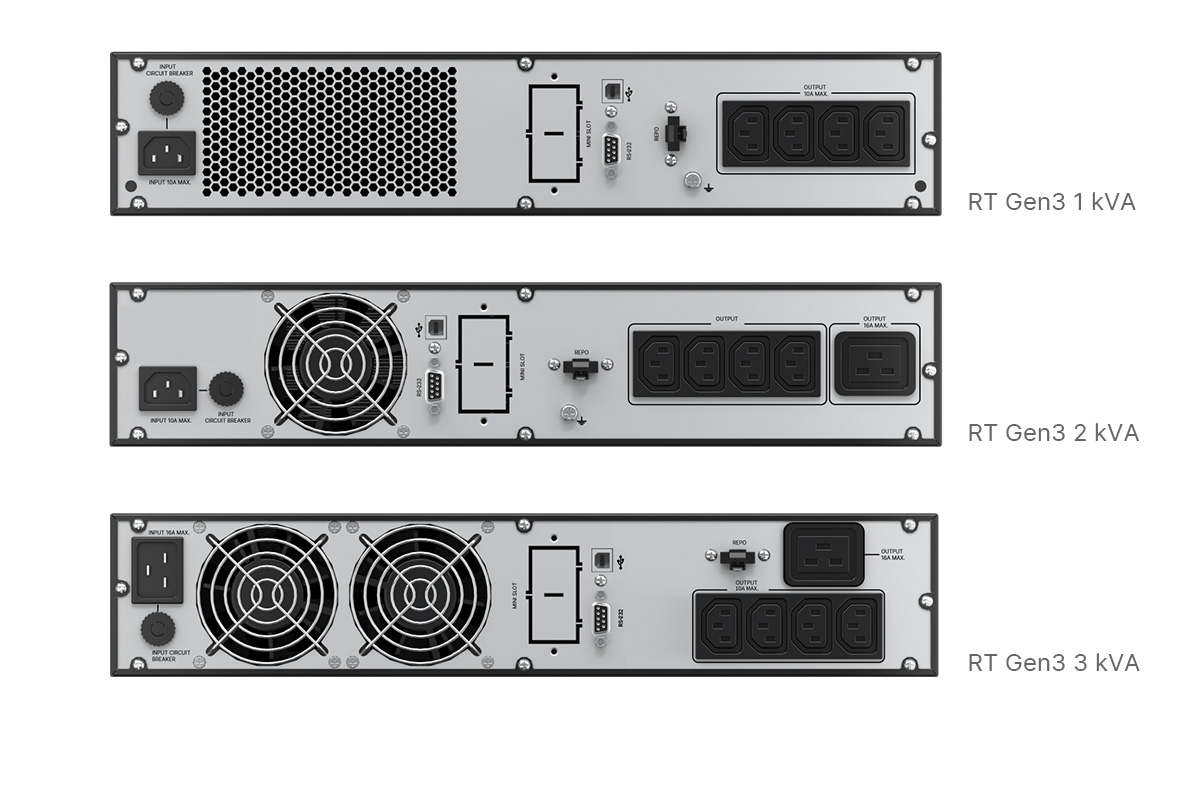

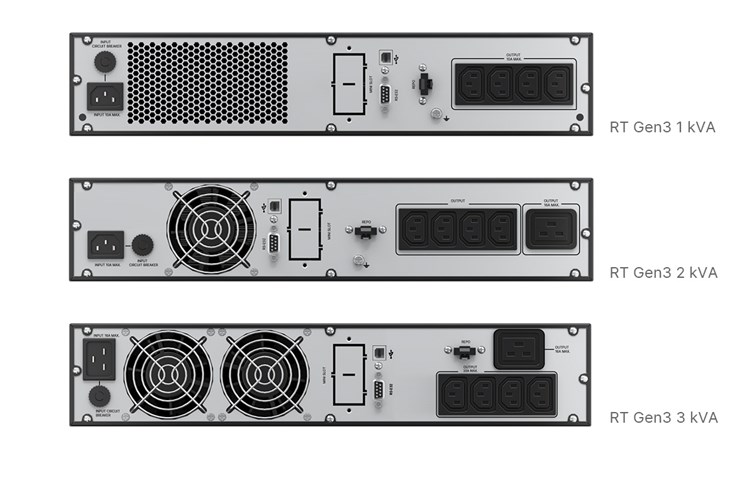

Modell mit Standardlaufzeit

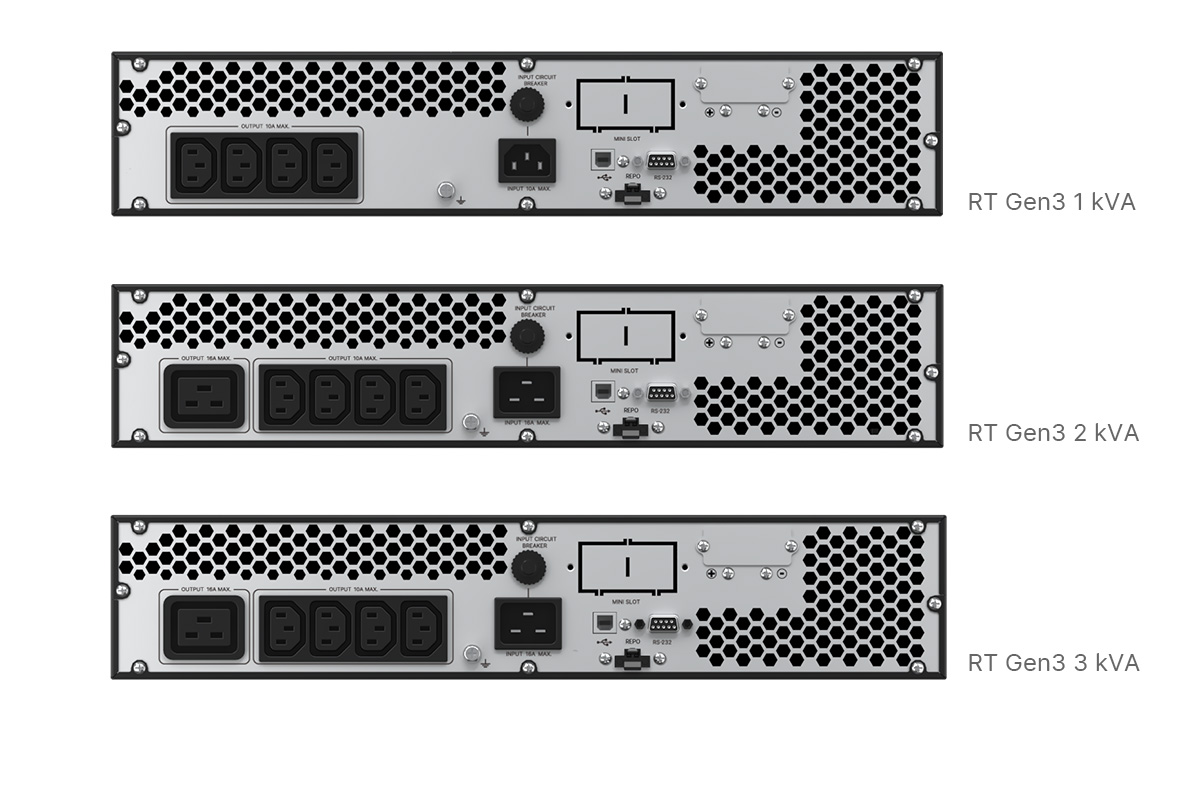

Modell mit erweiterter Laufzeit
