AH Series Redundant CPU

Funktionen und Vorteile

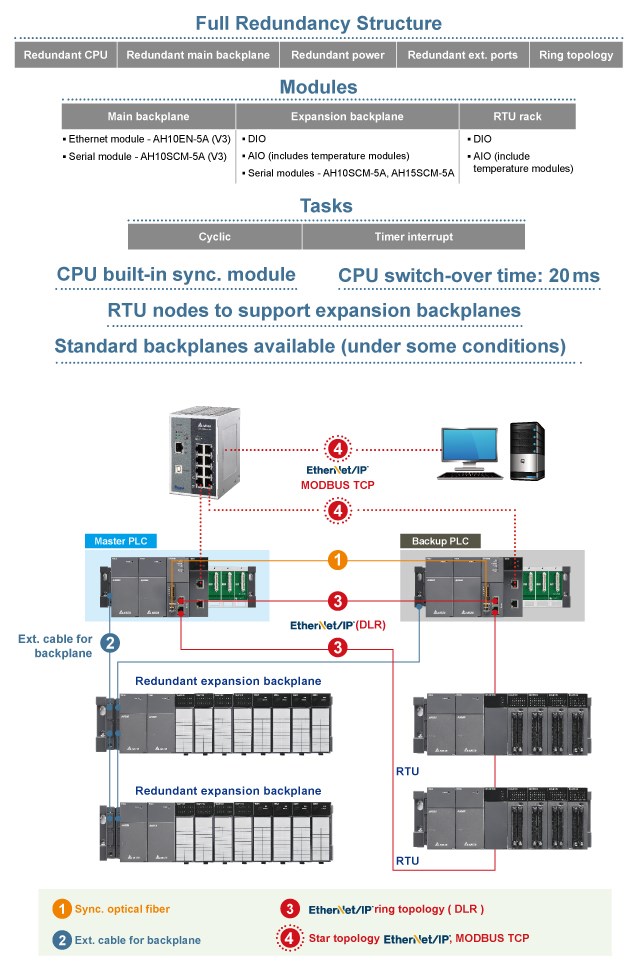

Redundante CPU

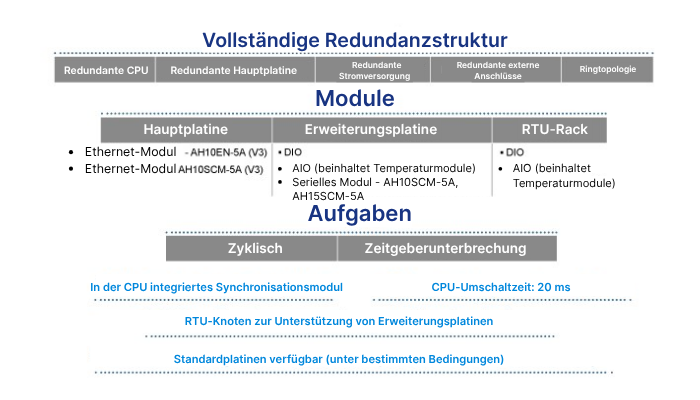

• Struktur: Zuverlässige Redundanzstruktur
• Integrierte Funktionen:
• Synchronisationsmodule
• Ethernet-Ports
• Serielle Kommunikationsschnittstellen
• Lösungsvorteil: Wettbewerbsfähige Steuerungslösung

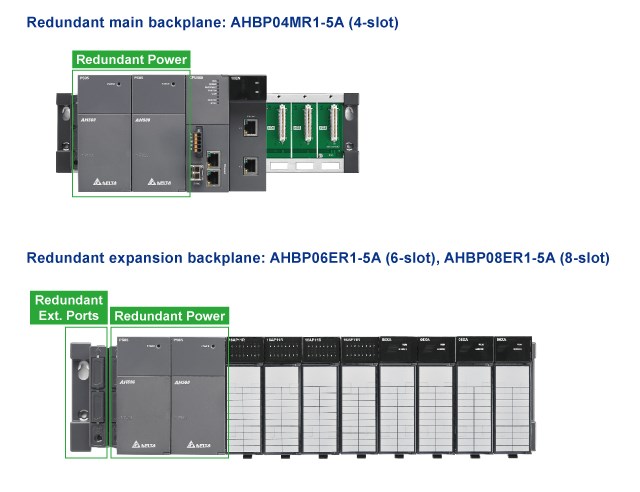

Redundante Backplane

• Funktionen:
• Redundante Stromversorgung
• Redundante Kommunikationsschnittstellen

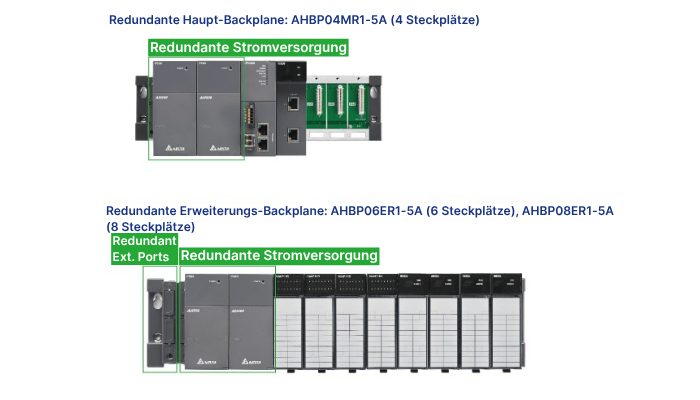

Redundante Haupt-Backplane: AHBP04MR1-5A (4-Steckplätze)

Redundante Erweiterungs-Backplane:

AHBPOGER1-5A (6-Steckplätze)

AHBPOSER1-5A (8-Steckplätze)

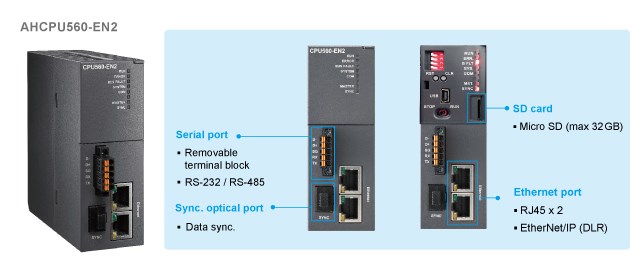

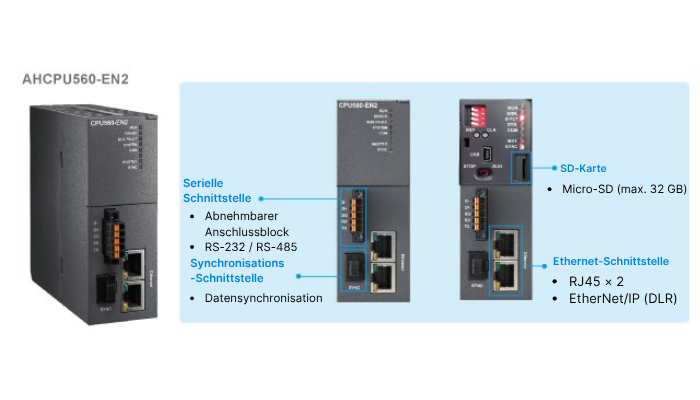

Kommunikationsanschlüsse

Serielle Ports:

• Abnehmbarer Klemmenblock
• RS-232 / RS-485
• SD-Karte:
• Micro SD (max. 32 GB)
• Ethernet-Port:
• RJ45 x 2
• Unterstützt EtherNet/IP (DLR)

Synchronisations-Optik-Port:

• Daten-Synchronisation

Anwendungen

Öffentlicher Bau, Wasseraufbereitung, Überwachungssystem für große Fabriken

Spezifikationen

1. Prozessor: 32-Bit

   Hervorragende Programmausführungsgeschwindigkeit: LD-Befehl mit 0,02 µs Ausführungszeit

   Maximale I/O-Punkte:

   Digitale I/O (DIO): Bis zu 4.352 Punkte

   Analoge I/O (AIO): Bis zu 544 Kanäle

   Remote I/O (RIO): Über 100.000 Punkte

   Programmspeicherkapazität: Max. 1M Schritte (4 MB)

   Datenregister (D+L): 512 Wörter

   Kommunikationsanschlüsse:

   Eingebauter RS-232/485 Mehrmoden-Kommunikationsport x1

   RS-232: Bis zu 115,2 kbps

   RS-485: Bis zu 921,6 kbps

   Eingebauter Ethernet-Kommunikationsport (100 Mbps)

   Micro-SD-Kartensteckplatz (unterstützt max. 32 GB)

   Mini-USB-Programmieranschluss

   Systemdiagnose- und Statusanzeige mit Online-Bearbeitungs- und Debugging-Funktionen

   Datenübertragung: PLC-Link zur automatischen Datenaustauschfunktion

   Unterstützte Protokolle:

   MODBUS: RTU/ASCII, MODBUS TCP

   EtherNet/IP:

   Scanner- & Adapter-Modus

   Unterstützt I/O-Verbindungen und explizite Nachrichten

   Verbindungen: TCP = 128; CIP = 256

   RPI: 1~1.000 ms

   250 Wörter pro Verbindung

   Programmiersprachen: LD/SFC/FBD/IL/ST

   Interrupts: 256 (Timed/IO/Extern/Unterspannung/Kommunikation)

   Redundanzmodus unterstützt nur zeitgesteuerte Interrupts

   Timer und Zähler: 2.048

   Batterielos (keine Batterie erforderlich)

   Echtzeituhr (RTC): Max. 30 Tage nach Stromausfall

   NTP-Funktion: Netzwerkkorrektur der Uhrzeit

   Web- und Sicherheitsfunktionen: Web-/E-Mail-/IP-Filter-Funktion

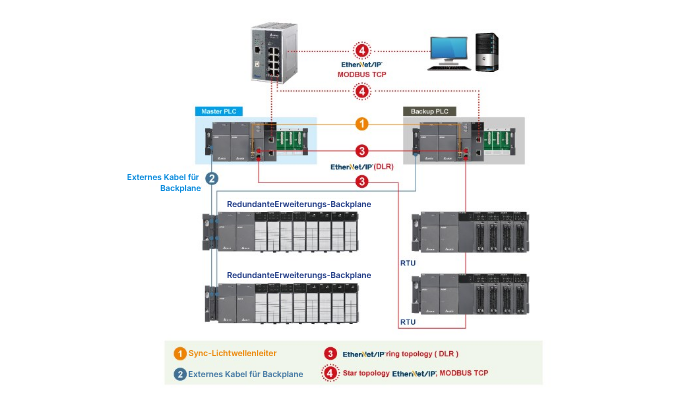

   Redundante Systemunterstützung:

   CPU-Umschaltzeit: 20 ms

   Eingebautes Synchronisationsmodul
