Funktionen und Vorteile
Modularisierte hochintegrierte Software
Hochintegrierte Software ISPSoft: Grafische Benutzeroberfläche mit 5 Programmiersprachen
Erhöhte Flexibilität: Maximal 100 m zwischen 2 lokalen Erweiterungsracks
Verbesserte Wartbarkeit: Hot-Swap-Funktion ermöglicht Systembetrieb ohne Unterbrechung
Anwendungen
Großindustrielle Maschinen
Der AH500 bietet hervorragende Motion-Control-Funktionen, darunter:
- 3-Achsen-Lineare Interpolation
- 2-Achsen-Bogeninterpolation
- 3-Achsen-Helix-Interpolation
Darüber hinaus kann der AH500 bis zu 12 Achsen oder 4 Gruppen mit 3-Achsen-Interpolation synchron bei 1 ms steuern – ermöglicht durch Deltas DMCNET High-Speed-Motion-Control-Netzwerk.
Der AH500 erfüllt die Anforderungen an komplexe Bearbeitungsprozesse oder präzise
Bewegungssteuerung und eignet sich ideal für Anwendungen wie:
- Baumaterial-Verarbeitungsmaschinen
- Kettenwirkmaschinen
- Lebensmittelverpackungsmaschinen
Systemanwendungen
Der AH500 ist ein modularer Systemcontroller, der für nahezu alle Arten von High-Level-Automatisierungsaufgaben ausgelegt ist. Die umfangreiche Auswahl an I/O-Modulen und die flexible Systemstruktur bieten optimale Lösungen für verschiedenste Systemintegrationsanforderungen.

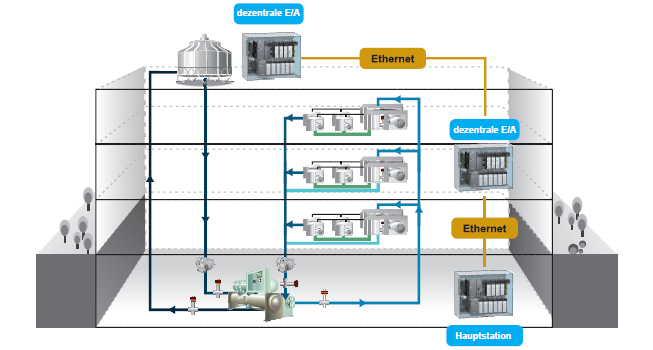

Durch die Erweiterbarkeit von Remote-I/O kann der AH500 als zentrale Steuerungsstation aufgebaut werden, während die Remote-I/O-Systeme für unterschiedliche Zwecke dezentral zugewiesen werden können:
- HVAC-Anwendungen: Verteilung auf mehrere Stockwerke
- Papierherstellung: Steuerung in verschiedenen Bearbeitungsstationen
Der AH500 erfüllt nicht nur die Anforderungen an industrielle Maschinen oder Geräte, sondern bietet auch ganzheitliche Lösungen für Automatisierungssysteme.
Spezifikationen
Nutzt 32-Bit-Prozessor
Herausragende Programmausführungsgeschwindigkeit: LD-Befehl mit einer Ausführungsgeschwindigkeit von 0,02 µs
Maximale I/O-Punkte
- DIO: Max. 4.352 Punkte
- AIO: Max. 544 Kanäle
- RIO: Mehr als 100.000 Punkte
Programmspeicher
- Kapazität: Max. 384k Schritte (1,5 MB)
- Datenregister (D+L): 256k Wörter
- Integrierte Schnittstellen der CPU
- Vollständig isolierte RS-232/422/485
- Mini-USB
- Ethernet
- Standard-SD-Kartensteckplatz (Standard-CPU) / SDHC-Kartensteckplatz (Advanced CPU)
- Modulvielfalt
Breite Auswahl an Erweiterungsmodulen:
- Digitale Ein-/Ausgänge (DIO)
- Analoge Ein-/Ausgänge (AIO)
- Temperatursteuerungsmodule
- Netzwerkmodule
- Pulsausgangsmodule
- DMCNET- und EtherCAT-Motion-Control-Module
