Caratteristiche e vantaggi
Massima affidabilità
- Tecnologia online a doppia conversione e tempo di trasferimento su batteria pari a zero
- In grado di lavorare fino a 50°C adattandosi ai vari ambienti lavorativi
- L’eccellente capacità di tolleranza al sovraccarico consente di lavorare in queste condizioni senza interruzioni
Green con bassi costi di gestione
- Il fattore di potenza di 0,9 fornisce maggiore capacità al carico
- Fino al 90% di efficienza in modalità online e fino al 95% in modalità ECO per un significativo risparmio sui costi di fornitura elettrica
- In grado di funzionare in ambienti elettrici difficili con un ampio range di tensioni d’ingresso per ridurre al minimo l’uso delle batterie
Facile gestione
- Facilmente adattabile a rack o tower con il display LCD ruotabile
- Il display LCD e l’intuitiva interfaccia garantiscono monitoraggi e configurazioni semplici ed intuitivi
- Software per la gestione intelligente via RS-232, mini slot o porta USB per monitoraggio e gestione remota
Specifiche
- Modello
- RT-1K / RT-2K / RT-3K
-
- Tecnologia
- Online doppia conversione
-
- Taglia
- RT-1K: 1 kVA / 0.9 kW
RT-2K: 2 kVA / 1.8 kW
RT-3K: 3 kVA / 2.7 kW
-
- Ingresso
- Tensione nominale: 208(1)/ 220/ 230/ 240 Vac
- Range di tensione: 180~280 Vac (a pieno carico); 120~300 Vac (al 50% del carico)
- Frequenza: 40-70 Hz
- Fattore di potenza: > 0.99 (a pieno carico)
- Connessioni
RT-1/2K: IEC C14
RT-3K: IEC C20
-
- Uscita
- Tensione nominale: 208(1)/ 220/ 230/ 240 Vac
- Regolazione di tensione: ±1%
- Frequenza: 50/60 ± 3 Hz
- Distorsione armonica (THDv): < 3% (carico lineare)
- Fattore di potenza: 0.9

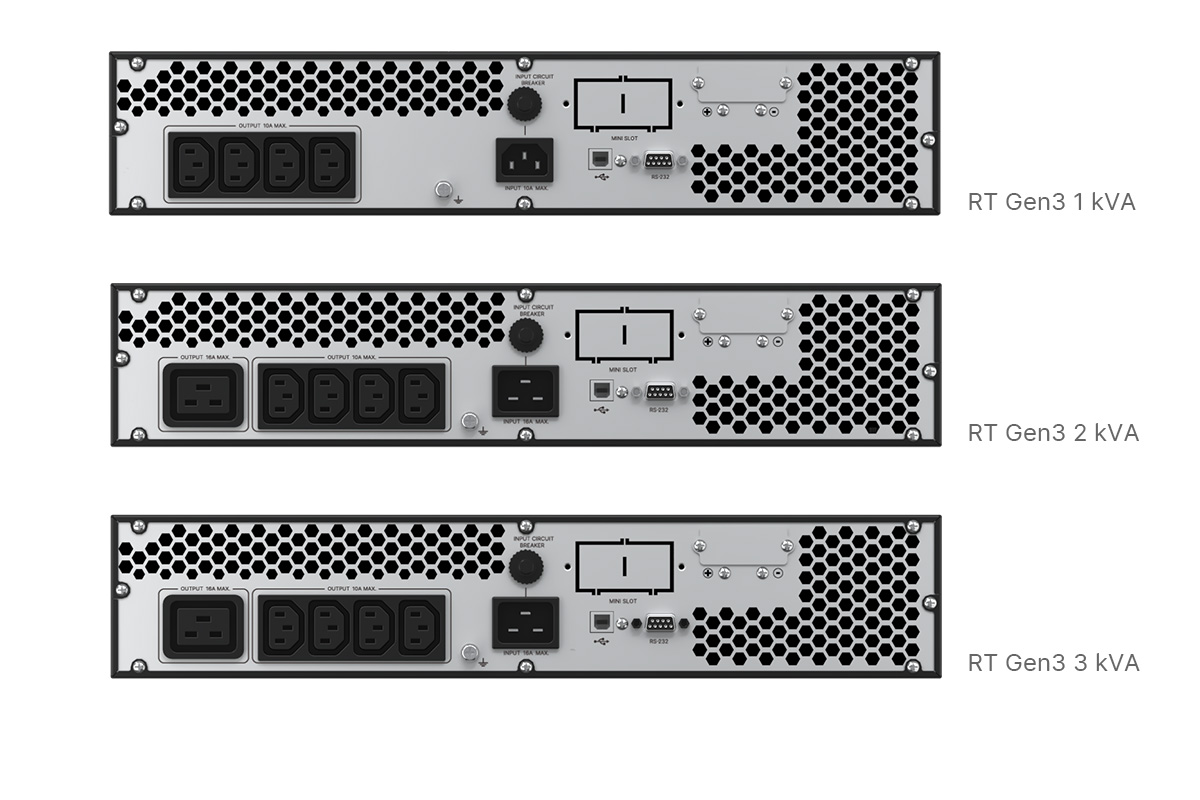

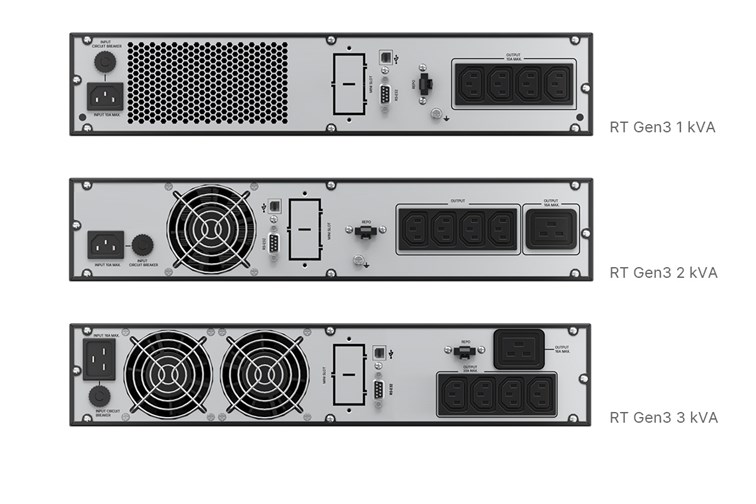

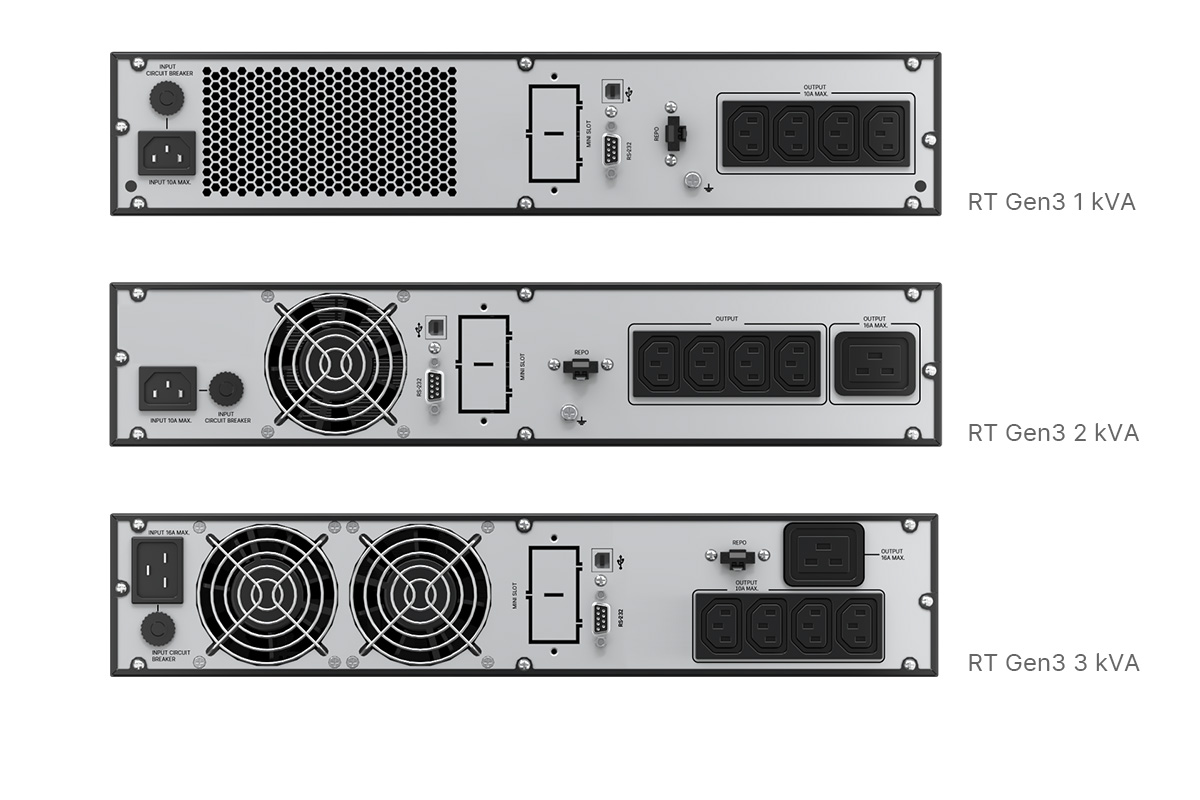

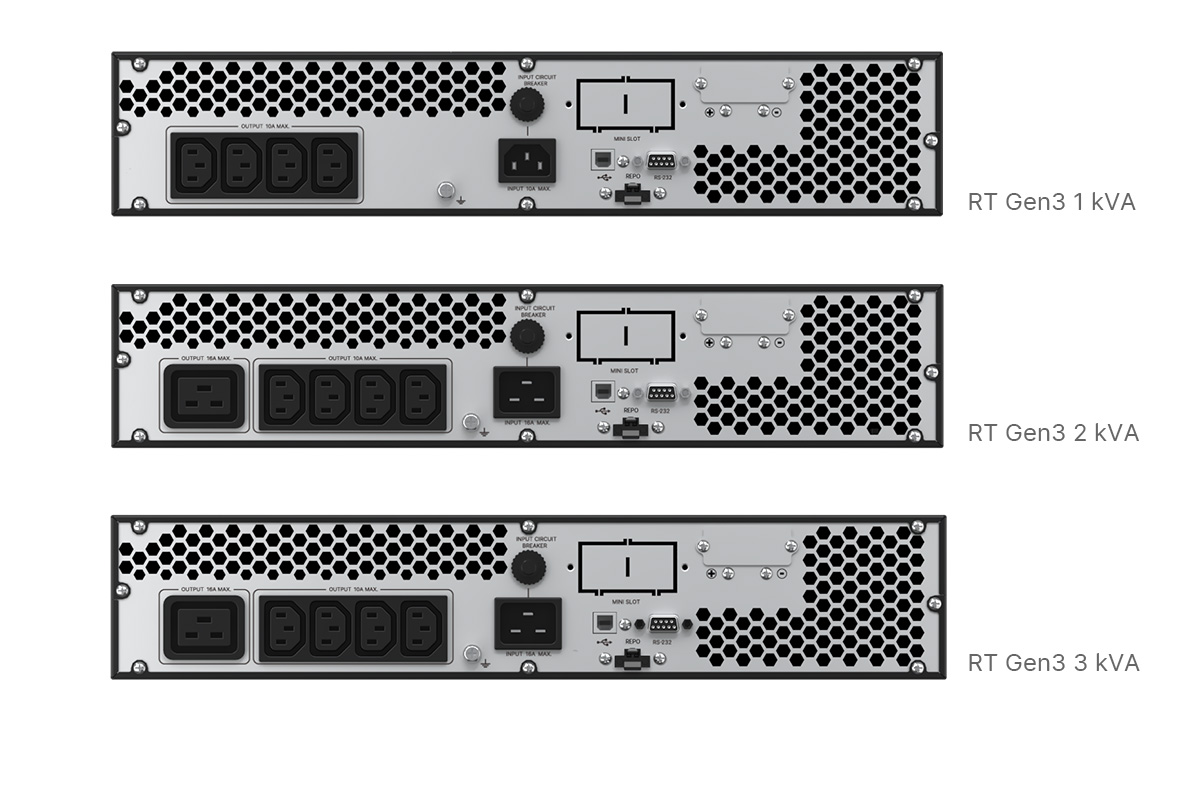

- Connessioni:
RT-1K: IEC C13 x4
RT-2/3K: IEC C13 x4, IEC C19 x1
- Sovraccarico:
< 105-110%: 10 minuti; 110-130%: 30 secondi; 130-150%: 3 secondi
- Fattore di cresta: 3:1
-
- Efficienza
- Modalità Online:
RT-1/2K: 88%
RT-3K: 90%
- Modalità ECO:
RT-1K: 93%
RT-2K: 94%
RT-3K: 95%
-
- Batterie - Modello per autonomia standard
- Tipo di batterie: VRLA, batterie interne
- Tensione nominale
RT-1K: 24 Vdc
RT-2K: 48 Vdc
RT-3K: 72 Vdc
- Quantità
RT-1K: 2 pcs
RT-2K: 4 pcs
RT-3K: 6 pcs
- Tempo di ricarica: 4 ore fino al 90%
- Corrente di ricarica: 1 A
-
- Batterie - Modello per autonomie prolungate
- Tipo di batterie: VRLA, Armadio batteria esterno (Opzionale)
- Tensione nominale
RT-1K: 36 Vdc
RT-2/3K: 72 Vdc
- Quantità
RT-1K: 3 pcs
RT-2/3K: 6 pcs
- EBC installabili: Fino a 4 EBC
- Corrente di ricarica: 1/ 2/ 4/ 6 A (Configurabile)
-
- Interfacce di Comunicazione
- Display: Display LCD con indicatori LED
- Porte: USB, RS-232, mini slot (opzione per mini SNMP, mini Modbus and mini relè I/O card)
-
- Ingombri
- Dimensioni (P x L x H)
RT-1K: 438 x 310 x 86 mm
RT-2K: 438 x 410 x 86 mm
RT-3K: 438 x 630 x 86 mm (Std) / 438 x 460 x 86 mm (Ext)
- Peso netto
RT-1K: 10.6 kg (Std) / 5.7 kg (Ext)
RT-2K: 17.9 kg (Std) / 8.4 kg (Ext)
RT-3K: 26.6 kg (Std) / 8.9 kg (Ext)
- Dimensioni imballo (P x L x H)
RT-1K: 600 x 500 x 240 mm
RT-2K: 565 x 700 x 240 mm
RT-3K: 600 x 760 x 240 mm (Std) / 545 x 760 x 240 mm (Ext)
- Peso imballo
RT-1K: 13.9 kg (Std) / 9.4 kg (Ext)
RT-2K: 22 kg (Std) / 12.8 kg (Ext)
RT-3K: 31.5 kg (Std) / 13.3 kg (Ext)
-
- Ambiente
- Temperatura di funzionamento: 0 to 50 °C (40 to 50 °C de-rating con carico all’80%)
- Umidità: 10~90% (senza condensa)
- Rumorosità: ≤ 50 dBA
- Altitudine: 0-3,000 m (derating di 1%/100 m da 2,000 a 3,000 m)
- Temperatura di stoccaggio: -20 to +50 °C
- Grado di protezione: IP20
-
- Conformità
- Sicurezza: CE, UKCA
- EMC: IEC 62040-2
- Sostenibilità: RoHS, REACH
-
- (1) De-rating al 70% del carico
Std: Modello per autonomia standard
Ext: Modello per autonomie prolungate
- Tutte le specifiche sono soggette a cambiamenti senza prevvisi.
Tabella di scarica
Modello per autonomia standard
1 kVA |
Carico |
90 W |
180 W |
270 W |
360 W |
450 W |
540 W |
630 W |
720 W |
810 W |
900 W |
Backup Time |
57.5 |
26.9 |
16.8 |
11.9 |
9.1 |
7.3 |
6.1 |
3.5 |
3.5 |
3.1 |
|
2 kVA |
Carico |
180 W |
360 W |
540 W |
720 W |
900 W |
1080 W |
1260 W |
1440 W |
1620 W |
1800 W |
Backup Time |
61.1 |
28.3 |
17.7 |
12.5 |
9.5 |
7.7 |
6.5 |
3.5 |
3.5 |
3.3 |
|
3 kVA |
Carico |
270 W |
540 W |
810 W |
1080 W |
1350 W |
1620 W |
1890 W |
2160 W |
2430 W |
2700 W |
Backup Time |
67.1 |
29.4 |
18.1 |
12.5 |
10.3 |
8.2 |
6.9 |
3.5 |
3.5 |
3.5 |
|
Unità: min |
(1) La tabella di scarica è stimata con batterie completamente cariche che lavorano a 25°C.
Modello per autonomie prolungate
1 kVA |
Carico |
90 W |
180 W |
270 W |
360 W |
450 W |
540 W |
630 W |
720 W |
810 W |
900 W |
UPS+1EBC |
87.4 |
38.2 |
22.3 |
15.4 |
12.0 |
10.0 |
8.8 |
7.7 |
6.6 |
5.3 |
UPS+2EBC |
201.9 |
96.7 |
59.2 |
40.6 |
29.9 |
23.2 |
18.8 |
15.8 |
13.7 |
12.2 |
UPS+3EBC |
318.3 |
158.5 |
100.2 |
70.5 |
52.9 |
41.4 |
33.5 |
27.8 |
23.6 |
20.4 |
UPS+4EBC |
435.3 |
221.2 |
142.5 |
102.0 |
77.6 |
61.5 |
50.2 |
41.8 |
35.5 |
30.7 |
|
2 kVA |
Carico |
180 W |
360 W |
540 W |
720 W |
900 W |
1080 W |
1260 W |
1440 W |
1620 W |
1800 W |
UPS+1EBC |
90.8 |
39.8 |
23.3 |
16.0 |
12.4 |
10.4 |
9.1 |
8.0 |
6.9 |
5.7 |
UPS+2EBC |
209.3 |
100.6 |
61.7 |
42.3 |
31.2 |
24.3 |
19.7 |
16.5 |
14.3 |
12.7 |
UPS+3EBC |
329.7 |
164.6 |
104.3 |
73.5 |
55.2 |
43.2 |
35.0 |
29.0 |
24.6 |
21.3 |
UPS+4EBC |
450.7 |
229.6 |
148.1 |
106.2 |
80.9 |
64.1 |
52.3 |
43.7 |
37.1 |
32.0 |
|
3 kVA |
Carico |
270 W |
540 W |
810 W |
1080 W |
1350 W |
1620 W |
1890 W |
2160 W |
2430 W |
2700 W |
UPS+1EBC |
58.8 |
24.9 |
15.1 |
11.2 |
9.2 |
7.6 |
5.8 |
3.3 |
2.5 |
2.0 |
UPS+2EBC |
142.8 |
65.9 |
39.2 |
26.6 |
19.7 |
15.6 |
13.1 |
11.5 |
10.3 |
9.4 |
UPS+3EBC |
229.5 |
111.3 |
68.6 |
47.3 |
34.9 |
27.1 |
22.0 |
18.4 |
15.8 |
14.0 |
UPS+4EBC |
317.1 |
158.0 |
99.7 |
70.0 |
52.4 |
40.9 |
33.1 |
27.5 |
23.3 |
20.2 |
|
Unità: min |
(1) Parallelabile fino a 4 EBC.
(2) La tabella di scarica è stimata con batterie completamente cariche che lavorano a 25°C.
