Serie UBH Gen3

Caratterizzate da lunga durata operativa, sicurezza, facilità di manutenzione e riduzione dei costi di gestione, la batteria agli ioni di litio è una soluzione cruciale e innovativa di accumulo di energia per le infrastrutture critiche nel settore IT.

  • Soluzioni sicure ed affidabili per le batterie agli ioni di litio
  • Certificate IEC62619 & testate UL9540A
  • Fino a 250 kW di potenza totale e 35.5 kWh per singolo cabinet
  • 60% di spazio e peso ridotti, 2-3x vita attesa rispetto alle batterie convenzionali
  • Accesso completo frontale con possibilità di installazione con fondo al muro
  • Riduzione dei costi totali di gestione


Richiedi un preventivo Iscriviti alla newsletter

introduzione al prodotto

Panoramica generale

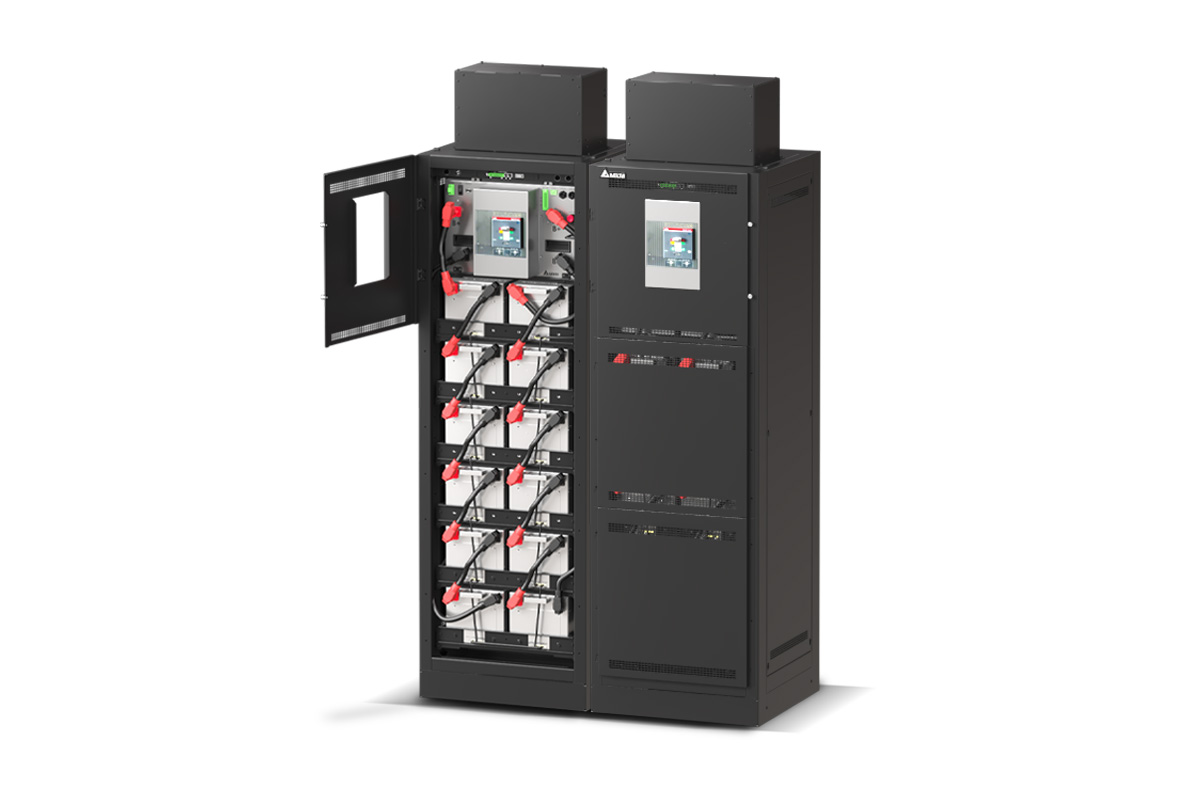

Cabinet Batterie
  • Cabinet rack standard
  • Il cabinet comprende il BMS per comunicare con l’UPS
  • Ingresso cavi dall’alto (potenza e signale)
  • Accesso frontale per installazione con fondo al muro
  • Design compatto con alta densità di energia (91.6 kWh/m²) e di potenza (645.2 kW/m²) col minimo ingombro
  • Design sismico GR-63-Core Zone 4

Safety Control Box
  • Per applicazioni con alte potenze
  • Sezionatore di sicurezza integrato (MCCB)
  • Doppio circuito di protezione relè/diodo
  • Battery management unit (BMU) integrato
  • Rispetta gli standard di isolamento di potenza e controllo
  • Doppia alimentazione ausiliaria (AC & DC)

Moduli
  • Grado di protezione IP20
  • 16 celle in serie
  • Connettore plug-in rapido frontale
  • Monitoraggio celle integrato (Scheda AFE)
    - Monitora la tensione e la temperatura di ogni cella.
    - Comunica alla BMU tutte le misure e gli allarmi.

Celle
  • Celle cilindriche ad alta potenza e lunga durata
  • Alta capacità 60 Ah – Delta P140
  • Tensione nominale 3.7 V
  Serie UBH Gen3, Batterie agli ioni di Litio per UPS - Panoramica generale
Caratteristiche e vantaggi
2–3x vita attesa
2–3x vita attesa le allinea al ciclo di sostituzione delle apparecchiature IT.

1/3 ingombro
È necessario solo 1/3 dell’ingombro dell’ups, così da riservare più spazio per le apparecchiature IT.

10x più veloce
Prestazioni di ricarica fino a 10 volte più veloci per tempi di ricarica più brevi. (2C vs. 0.2C)

60% più leggera
60% più leggera di una batteria VRLA. Rende più semplici l’installazione e la manutenzione.

Maggiore sicurezza
Progettazione mirata per la sicurezza nell'integrazione hardware e BMS. Certificato IEC62619 e testato UL9540A.

OPEX più bassa
La minore autoscarica e dissipazione del calore consentono di risparmiare sui costi operativi e migliorare l'efficienza.
Applicazioni
Batterie agli ioni di Litio per UPS - applicazioni
Specifiche
  1. Modello
  2. BSPRN-DE1081P0GL0 / BSPRN-DE1081S0GL0
    BSPRN-DE1101P0GL0 / BSPRN-DE1101S0GL0
    BSPRN-DE1121P0GL0 / BSPRN-DE1121S0GL0

  3. Electriche
  4. Tipo celle installate
    DELTA P140-222-0 (60 Ah)
  5. Capacità
    BSPRN-DE1081P0GL0 / 1081S0GL0: 28.4 kWh
    BSPRN-DE1101P0GL0 / 1101S0GL0: 35.5 kWh
    BSPRN-DE1121P0GL0 / 1121S0GL0: 42.6 kWh
  6. Tensione nominale
    BSPRN-DE1081P0GL0 / 1081S0GL0: ±236.8 V
    BSPRN-DE1101P0GL0 / 1101S0GL0: ±296 V
    BSPRN-DE1121P0GL0 / 1121S0GL0: ±355.2 V

  7. Generali
  8. Dimensioni (L x H x P)
    con top-hat: 620 x 2185 x 625 mm
    senza top-hat: 620 x 1910 x 625 mm
  9. Peso (approssimato)
    BSPRN-DE1081P0GL0 / 1081S0GL0: 594 kg (con moduli), 336 kg (senza moduli)
    BSPRN-DE1101P0GL0 / 1101S0GL0: 656 kg (con moduli), 336 kg (senza moduli)
    BSPRN-DE1121P0GL0 / 1121S0GL0: 720 kg (con moduli), 336 kg (senza moduli)
  10. Quantità moduli batteria
    BSPRN-DE1081P0GL0 / 1081S0GL0: 8
    BSPRN-DE1101P0GL0 / 1101S0GL0: 10
    BSPRN-DE1121P0GL0 / 1121S0GL0: 12
  11. Bus Comunicazione
    Interno: CAN 2.0
    Esterno: CAN 2.0, Modbus RTU, Dry contact

  12. Ambientali
  13. Temperatura ambiente
    5 to 35 °C
  14. Umidità in stoccaggio
    5~85%
  15. Altitudine
    ≤ 2000 m

  16. Certificazioni
  17. Grado di protezione
    IP 20
  18. Standard di sicurezza
    IEC 62619 (Cella/Modulo/Rack), CE Mark, IEC62619 (Cella/Rack)
    JIS C 8715-2 (S-Mark)(Cella), UN 38.3 (Cella/Modulo), UL9540A (Cella/Modulo/Rack)
    EN 61000-6-2, EN 61000-6-4, IEC 62477-1 (BMS) IEC 60730 (Functional safety)
  19. Standard Qualitativo
    ISO 9001


  20. Tutte le specifiche sono soggette a cambiamenti senza prevvisi.
